寧波奉化體育中心位于寧波市奉化區岳林街道，東至斗門路、南至大成東路、西至橋東岸路、北至中園路，用地面積 96469 平方米，總建筑面積約3.5萬平方米，主要由一個7000座的體育場和一個700座的游泳館組成，與對岸的奉化圖書館遙相呼應，形成“文體對望”之勢。體育中心場館建筑設計以奉化海洋文化為靈感，通過出不同的、極富韻律感且逐步升高的弧度，形成的柔美的曲線，恰似一浪推一浪，體現了奉化當?shù)氐摹吧胶Ｎ幕碧卣�，互�?lián)了人與建筑，運動與生活，智慧與未來。易科采用自主研發的ezacoustics優質揚聲器與功率放大器，為寧波奉化體育中心的體育場和游泳館提供了專業的音頻解決方案。

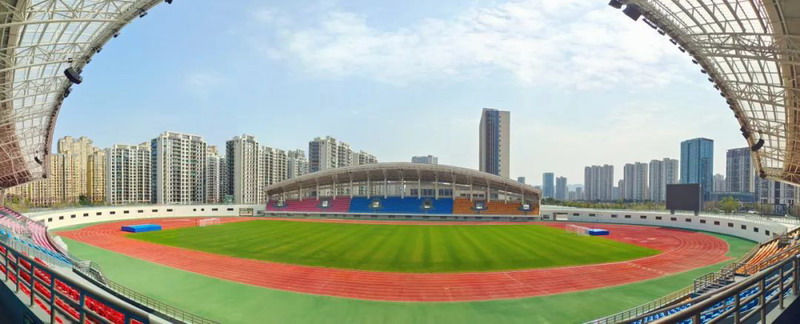

體育場
寧波奉化體育中心體育場形狀似是一艘大船，揚聲器設備吊裝在大船兩側的“船舷”上，聲音投射距離較遠，因此需要揚聲器系統具有較大的聲壓輸出，且能夠?qū)Σ煌瑩P聲器之間進行良好的覆蓋區域劃分和控制，這為擴聲系統的設計帶來了嚴峻的挑戰。為使擴聲系統達到理想的聲壓級、語言清晰度和優質的聽感效果，結合體育場實際建筑結構，最終采取分布式的揚聲器布局結構進行場內聲場覆蓋，這種布局結構具有聲場均勻度好、直達聲成分高、聲學特性指標易達到、聲音不易外泄等優點。
在揚聲器選型方面，所有設備均采用了易科自主研發品牌ezacoustics的全天候版本揚聲器進行設計和安裝。觀眾席揚聲器組選用雙10寸高性能三分頻線陣列揚聲器THL-1012WP進行組合，該揚聲器水平指向角度達到了120°，最大聲壓級可達140dB。揚聲器組分別吊裝在東西兩側馬道下方，每側4組、每組6只全頻線陣列揚聲器，以保證對觀眾席的完整聲能覆蓋。
為提升場內聲場均勻度，考慮到馬道位置與場地距離非常遠，因此每側馬道下的場地擴聲揚聲器只對同側的半場進行聲能覆蓋，在同側半場中相對遠處和相對近處分別選用了兩只不同的點聲源揚聲器，以確保遠處和近處的聲能覆蓋效果最佳。遠處揚聲器選用全天候2×12"三分頻全頻揚聲器THP-1264WP，它的最大聲壓級可達146dB；而近處揚聲器則選用了聲壓級略小的全天候15"兩分頻全頻揚聲器FIS-1596iWP，這樣的配置可以保證在每一側馬道下的七組揚聲器均勻分布，極大程度地保證了場地的全區域聲能覆蓋，并且確保聲音明亮清晰。
奉化位于浙江東部沿海地區，這里的氣候溫濕，臺風暴雨時常來襲，這些因素對于戶外環境下?lián)P聲器設備的安全性和使用壽命都具有重要影響。因此在體育場中應用到的所有揚聲器設備均具備IP-55以上的全天候防護等級，并且在出廠時經過嚴格的檢測，以確保它們可以在露天環境中擁有更長的使用壽命。同時，在揚聲器設備的安裝過程中，配置了原廠吊架，并采用堅固的鋼結構與體育場頂棚相連接，以最大程度保證吊裝的安全性。
功放端配置了20臺ezacoustics QAD系列四通道數字功率放大器。QAD系列是一款由易科自主研發并生產的純國產數字功放，內置DSP，可提供FIR均衡以及分頻延時等諸多處理；同時，它還具備AGC自動恒功率輸出保護的功能，能夠保護后端揚聲器設備，提升系統的安全性，并延長設備的使用壽命。此外，QAD功放還具備PC遠程監控工作狀態、中控和PC編組聯控等功能，通過將功放的控制接口連接到網絡交換機，工作人員可以輕松地實現對功放的遠程調節和監控。
調音系統中選用了Allen&Heath Avantis數字調音臺，搭配擴展接口箱GX4816和DX168，以滿足更多輸入輸出需求。另外還采用了美國Symetrix的Prism8*8數字音頻處理器，為整個系統提供了額外的信號處理功能。
游泳館
寧波奉化體育中心游泳館擁有比賽泳池和熱身池兩個區域，其中比賽泳池的南側設有觀眾席。
由于游泳館內空間較大，場內兩片泳池形成了巨大的反射面，這對擴聲系統的清晰度提出了嚴峻的挑戰。為解決這一問題，游泳館擴聲系統同樣采用分布式的揚聲器布局進行聲場覆蓋。對于觀眾席方向的擴聲，共設5組揚聲器，每組中2只點聲源揚聲器，組合覆蓋整個觀眾席。比賽泳池和熱身池區域也采用了分布式的揚聲器布局進行覆蓋，比賽泳池設置3組全頻點聲源揚聲器組，熱身池設置2組全頻點聲源揚聲器，共5組，每組1只，通過單側投射聲音能量至場地區域。這種布置方式可以最大限度地減小多組揚聲器之間的直達聲相互干涉，并能在一定程度上降低聲反射復雜性，從而提升語言清晰度。
考慮到游泳館內水蒸氣腐蝕對揚聲器的影響，所有揚聲器均選用了ezacoustics FIS-1596iWP全天候15"兩分頻全頻版本，它具有90°的水平指向角度、132dB的最大聲壓級以及IP-55的全天候防護性能。如此布局使得游泳池內各個區域均能獲得良好的聽覺感受，并在場地區域的任意位置都可獲得較為一致的聽感和極高的語言清晰度。
功放端與體育場相同，配置了4臺ezacoustics QAD的四通道功率放大器對場內揚聲器設備進行功率驅動。調音系統選用了Allen&Heath SQ7數字調音臺，搭配AR2412擴展接口箱，以及Symetrix Prism8*8數字音頻處理器，使得這套調音系統同樣有著強大的輸入輸出處理能力、靈活便捷的操作方式等優點。
寧波奉化體育中心自建成以來，連續舉辦了多項重要賽事，不僅為體育賽事舉辦提供了理想的場地和設施，也成為奉化市民“家門口”健身鍛煉、休閑娛樂的綜合性場館。2023年11月28日，國家奧林匹克體育中心全民健身共建基地授牌儀式在寧波市奉化體育中心舉行。此次國家奧體中心全民健身共建基地的落戶，標志著奉化體育中心將以更高標準支撐全區全民健身活動需求，持續完善公共服務體系，廣泛開展綜合性體育賽事以及全民體育健身活動，為奉化培養體育精神、厚植城市內涵作出貢獻，高質量推動現代化濱海大都市健康美麗新城區的建設。
