武漢國博中心·漢廳是一棟集會議宣講、劇院演藝、商務展覽為一體的多功能公共建筑，也是武漢市政府兩會的主場館。作為武漢市重點項目，漢廳以“山川鼎秀、寒梅報春”為設計理念，外形似鼎，總建筑面積約5.5萬㎡，據悉，“漢廳開啟商演后將主打‘展演結合’和‘文化’兩張牌，與武漢市已有的其他文化演出場所差異化發展。”今天科科將詳細介紹漢廳的擴聲系統，探究它的聲音奧秘。

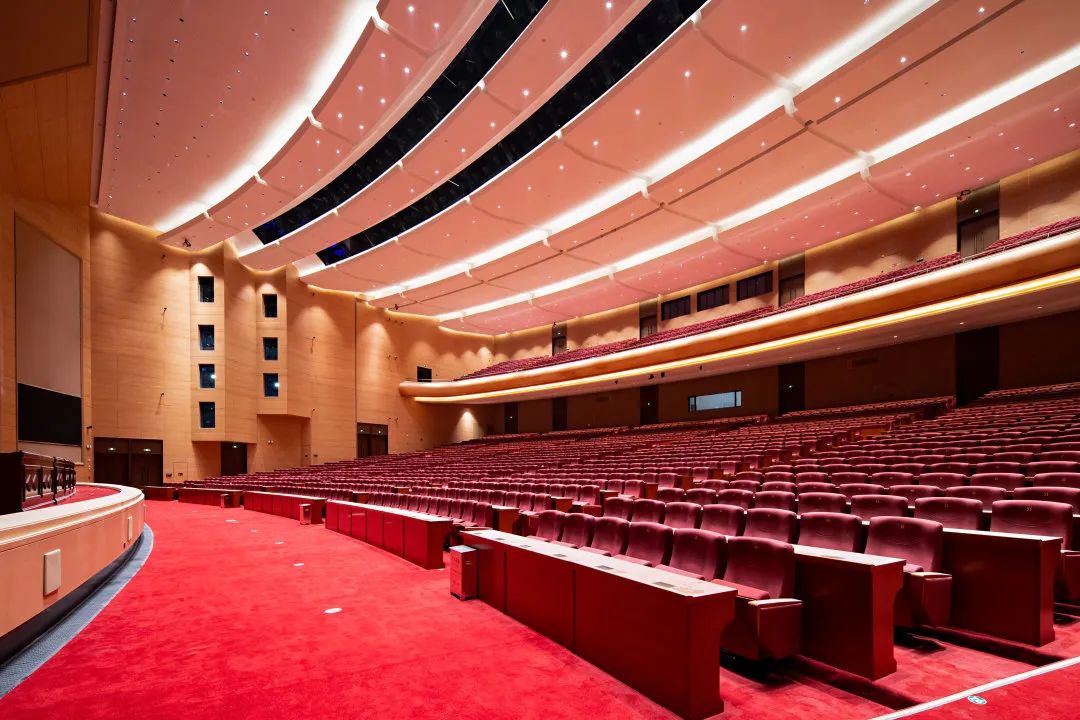

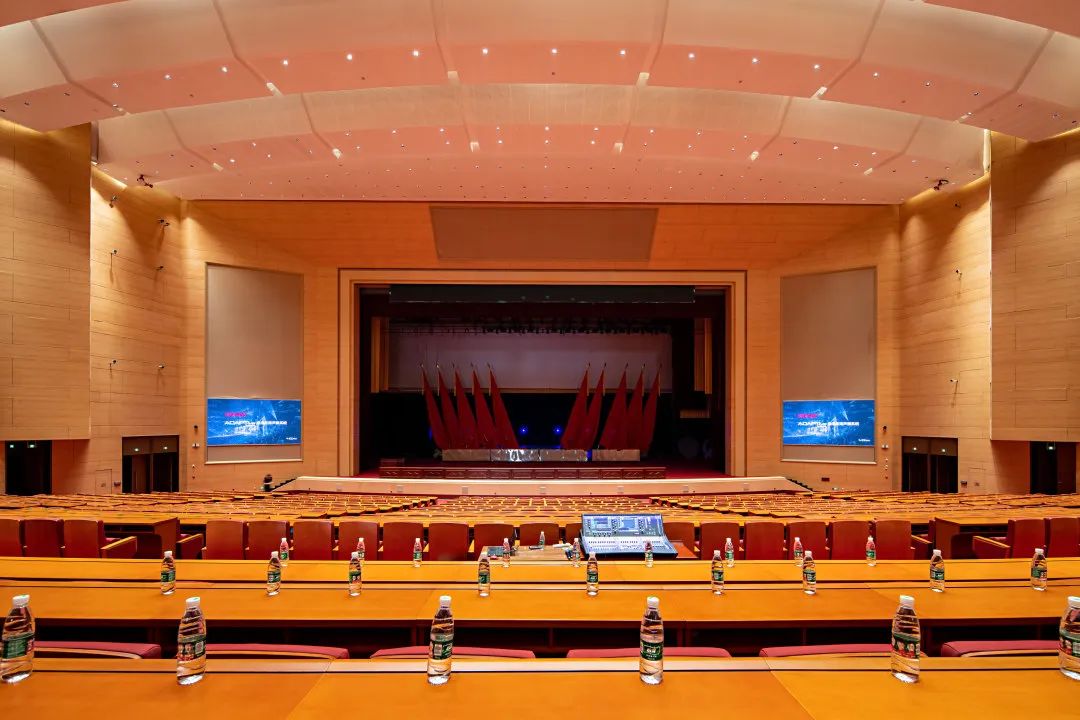

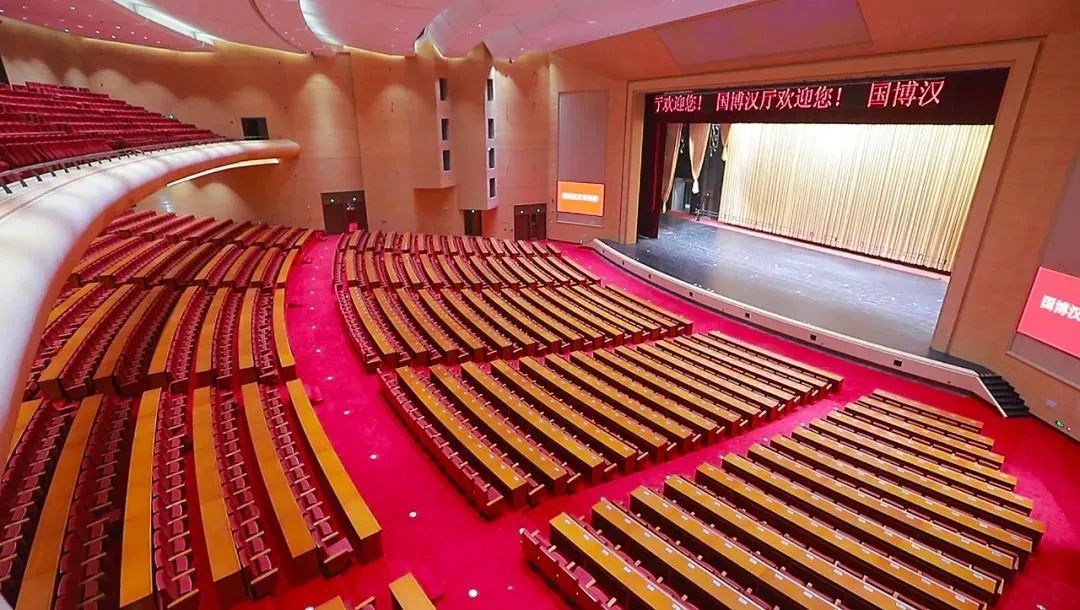

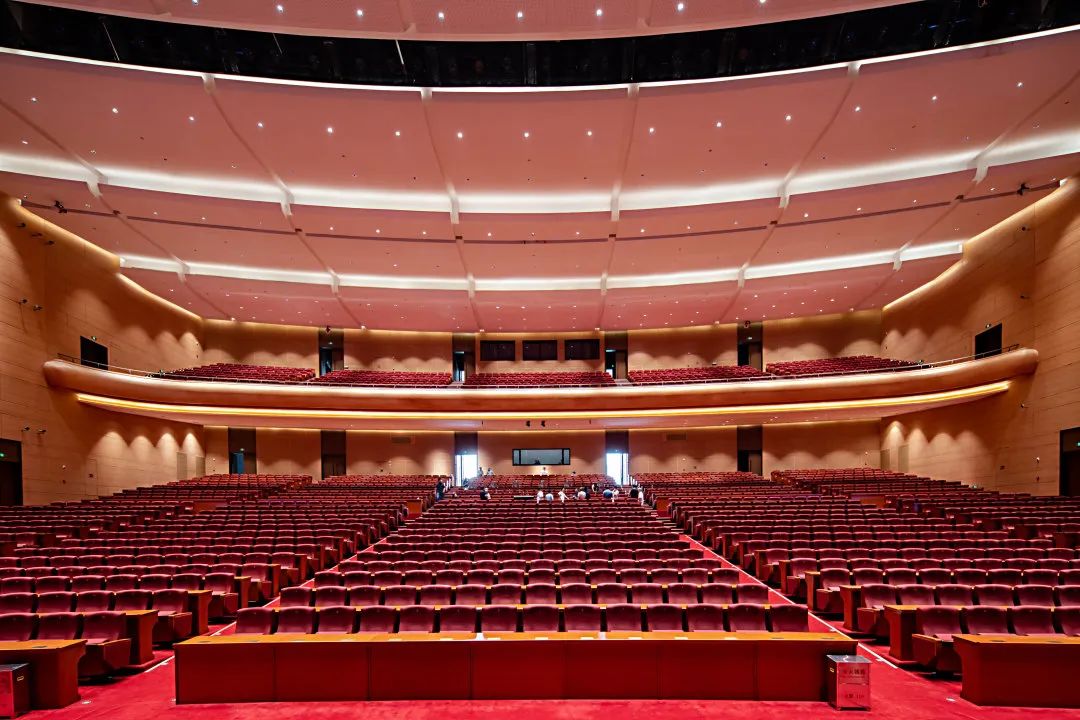

漢廳觀眾席分為兩層，共2350座，其中池座1650座、樓座700座，池座部分均帶有會議桌。與傳統劇場劇院相比，漢廳面積巨大，其臺口到觀眾席后排進深約41.4m，同時，觀眾席呈扇形展開，后部最寬部分約50.2m。從聲學角度來說，如此寬度和進深的觀眾席空間，對于聲場的均勻覆蓋而言具有非常大的挑戰。由于漢廳是高端演藝及重要會議場所，因此其對聲音的呈現有著極高的要求，在滿足設備的安全性與穩定性的基礎上還需要保證足夠的聲壓級、優秀的音質以及良好的語言清晰度。與此同時，擴聲系統還要具備：
完整性：滿足各類文藝演出、會議報告的需要；
超前性：具有很好的可擴展性和兼容性，方便流動擴聲系統的安裝和使用，并能適應不同的應用形式和觀眾席布局；
集成性：系統控制設備采用模式化操作，提供足夠的接口，從而達到多功能大劇院的技術要求。
毫無疑問，漢廳各類功能設置靈活，可以根據不同需要承辦大型商務/政務會議、開幕式演出以及各種規模的歌舞、音樂、合唱、演講、綜合匯演等文化交流活動。但同時，音響承建團隊也面臨著諸多困難與挑戰。首先，漢廳的工程周期短到讓人不可思議，因此各工種之間需要見縫插針式的配合，如何在保證時間進度的情況下同時保證工藝和效果是很大的挑戰；其次，左右主擴八字墻的空間比較緊湊，開口高度和深度都局限了揚聲器的投射，無法選擇傳統的線陣列揚聲器；再者，現場空間過于寬敞，最大寬度達到了50.2米，在如此寬敞的空間做到聲場的均勻覆蓋也是讓技術人員擔心的問題。
易科國際技術團隊根據項目實際需求并結合產品特性，為漢廳提供了專業的音頻系統解決方案。首先，考慮到現場空間的寬度較大且主擴揚聲器吊掛空間有限，團隊人員合理選用了EAW Anna自適應揚聲器，自適應陣列的垂直組合吊掛可以使其在有限的空間里依然保證高性能的品質。
本系統中，左右聲道主擴聲系統選用了16只EAW Anna自適應揚聲器，左右各8只吊掛安裝于臺口左右八字墻主擴音箱室內，用來均勻覆蓋場池座及二層觀眾席。與典型的線陣列相比，Anna自適應系統極大地簡化了安裝程序，節省了工程時間；同時，無需依靠調整陣列垂直方向的間隔角度即可實現預期的覆蓋范圍，即使?jié)h廳的吊掛空間有限也不受影響；此外，揚聲器系統輻射范圍還可根據使用功能和觀眾席布局大小進行靈活調整，滿足漢廳各類型項目的使用要求。
在暗裝的方式下音響室空間通常狹小緊湊。在本項目中，音響室的底部平面距離陣列僅10厘米。如果采用傳統線陣列的擴聲系統，陣列會形成J字型物理姿態，不僅占用較大的安裝空間，J型底部的音箱單元還有可能將聲能投射到音響室的底部平面上，導致大部分高頻能量無法穿透出來，從而無法覆蓋到一部分前區的觀眾區。選用Anna，它的垂直吊裝方式既能節約了安裝空間，還能將高中低頻單元統一的盡可能靠近透聲幕，躲避音響室底部平面對波束的遮擋，最終實現幾乎全場的覆蓋。
傳統線陣列J型姿態下，底部單元的波束會投射到音響室底部平面
Anna自適應系統垂直安裝，可調整波束指向性躲避音響室底部平面的遮擋
中央聲道選用MKD1264的組合，分上、中、下三組吊掛安裝于聲橋，分區覆蓋二樓觀眾席，一樓觀眾席后區和一樓觀眾席前區。MKD1264不僅支持多種安裝方式，而且其中高頻號角可以旋轉，方便調整覆蓋角度及覆蓋區域，從而實現更均勻的聲場覆蓋。同時，為了增加中央聲道揚聲器組低頻下限，在聲橋安裝了4只SB528zP超低頻揚聲器。
左右聲道超低頻揚聲器組選用了6只 Otto自適應超低音揚聲器，每組3只放置于臺口左右八字墻主擴音響室內，安裝方式采用落地堆疊。

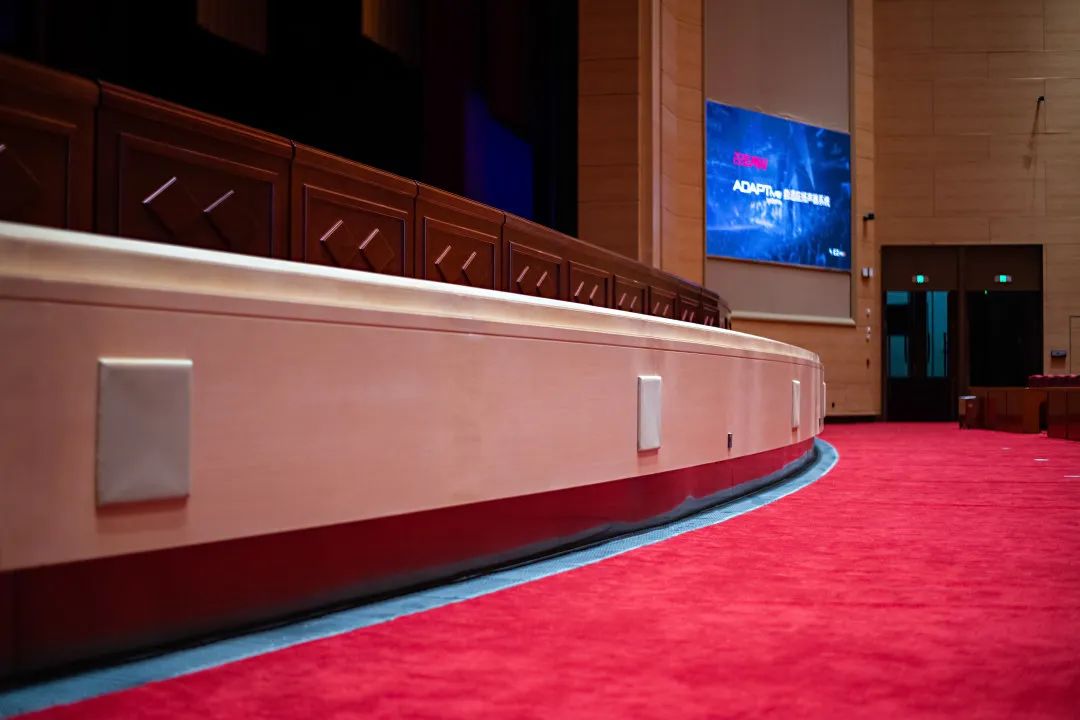

舞臺臺唇固定安裝了多只CMI5，為觀眾席前排座席補充中高頻響應。CMI5是采用同軸設計的超緊湊兩分頻揚聲器，可以提供優秀的指向性控制和均勻一致的聽音體驗。針對安裝位置過高，而造成的兩側主擴揚聲器覆蓋不足的情況，在左右八字墻大屏下方位置，固定暗藏了MKD896點聲源揚聲器予以補充。
舞臺固定返送揚聲器組由VFR159i揚聲器組成，同時在舞臺臺口擺放了多只VFM129i作為舞臺流動返送揚聲器。

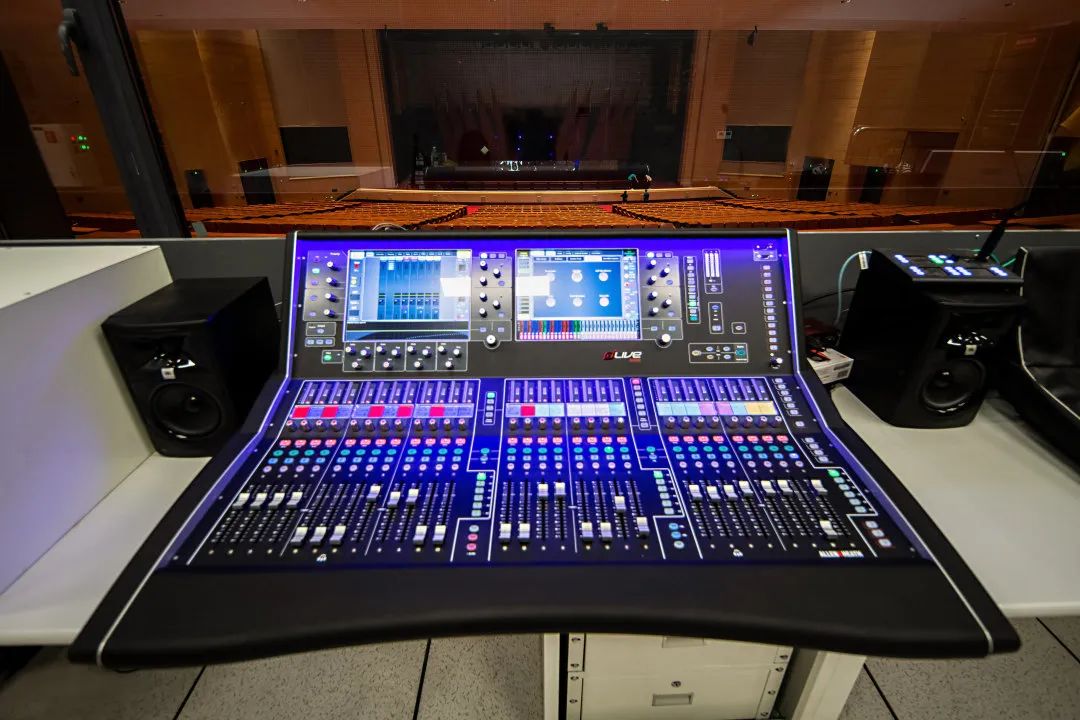

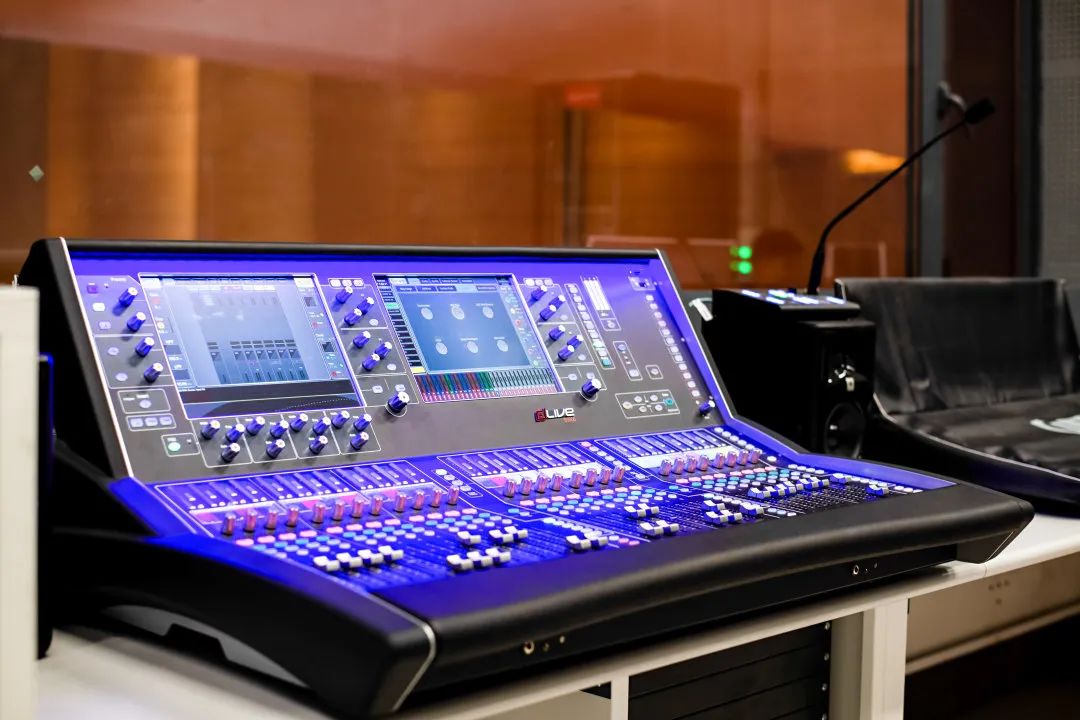

調音臺選用一主一備兩張Allen&Heath dLive系列產品，dLive S5000作為主控數字調音臺，dLive C3500作為備份數字調音臺。為保證絕對安全可靠，整套系統運用了先進的數模自動備份系統。
功放系統選用了不同型號的Powersoft Quattrocanali系列功率放大器，分別驅動臺唇、超低頻及固定返送揚聲器組，拉聲像揚聲器組則由Duecanali 804 DSP+DANTE驅動，中央聲道揚聲器組由X8 DSP+DANTE提供動力，并通過Dante連接到相應的DSP設備和調音臺。
武漢國博中心·漢廳的擴聲方案合理選用了EAW Anna自適應揚聲器，從而有效解決了安裝空間有限的困難，并保證了超寬空間聲場的均勻覆蓋，可以說是本項目的一大亮點。雖然漢廳項目在工期中面臨巨大壓力，但易科國際技術團隊仍將專業精神表現得淋漓盡致，用辛勤汗水保證了擴聲系統的如期交付和優秀呈現。
