早在2017年，中央廣播電視總臺就開始逐步使用全AoIP化的音頻制作系統。獲得充足的使用經驗之后，他們又于2018年立項建設了一套“超高清綜合節目移動外場視音頻系統”。系統要求支持最新的三維聲音頻制作以適應多種節目形式，例如大型綜合慶典節目、大型體育賽事等的播出需要，另外還要適配未來外場大型綜合節目的超高清4K/8K音頻轉播的制作任務。

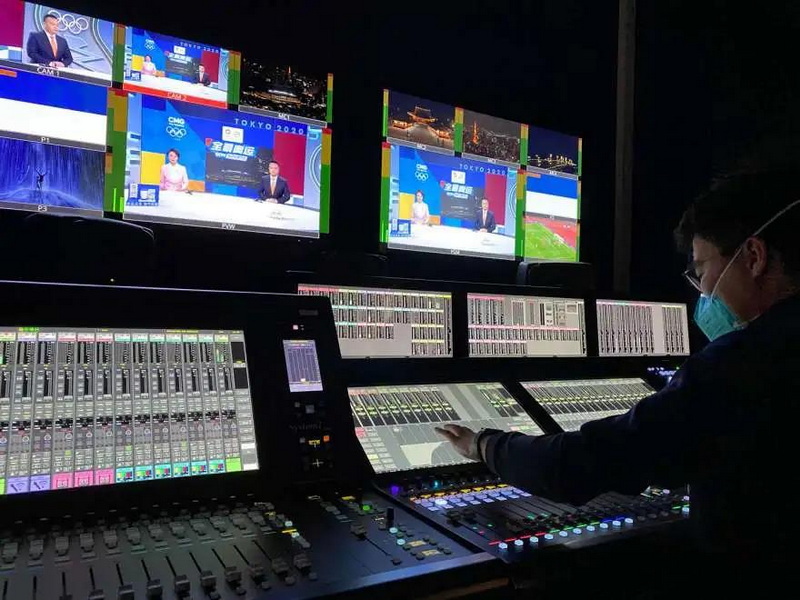

東京奧運IBC媒體中心轉播現場
經過招標，項目最后選定由傳新科技有限公司提供的以Solid State Logic的System T調音臺為核心的Dante網絡音頻解決方案。系統于2020年完成集成并交付，從視頻到音頻，再到控制與監測全部實現了IP化，目前已參與了2020年東京奧運會、2021年春節聯歡晚會（8K制作版本）、2021年七一天安門慶�；顒樱�8K制作版本）等重要活動的制作和轉播。

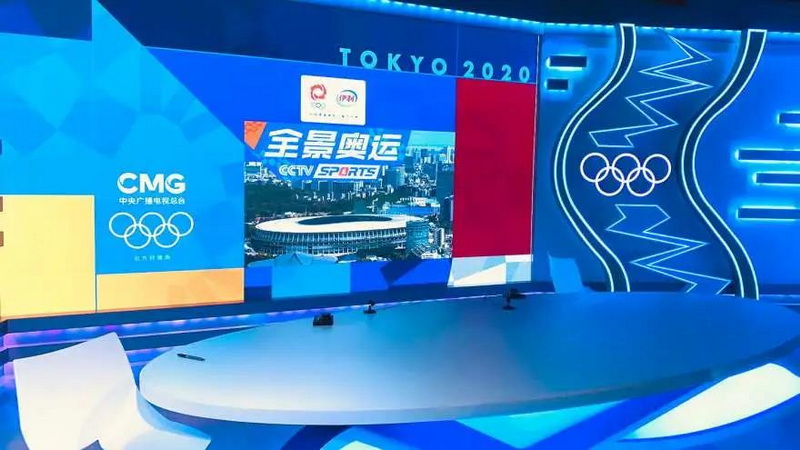

東京奧運IBC媒體中心新聞演播室
“作為總臺首個定位在大型綜藝節目制作的全I(xiàn)P化移動外場音頻制作系統，客戶要求系統能夠靈活適應各類場地的搭建，能在短時間內快速完成部署，同時要求有非常高的聲音處理能力。”傳新科技技術總監王宇菲表示。

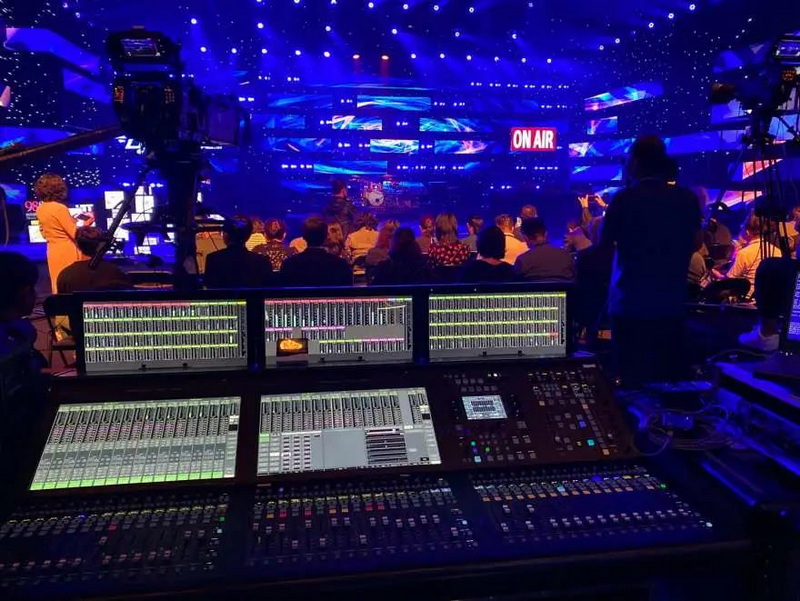

音樂節目中使用的系統
主調音臺采用一張48推子的System T S500m(m為配有航空箱的流動版本，非常適合EFP靈活使用的需求)，備份調音臺采用一張16推子的System T S300。系統還包括：四臺SB32.24話筒接口箱，三臺A16.D16的本地接口箱，一臺D.64全AES接口箱，以及三臺MADI Bridge接口箱，以便提供豐富的I/O選項。

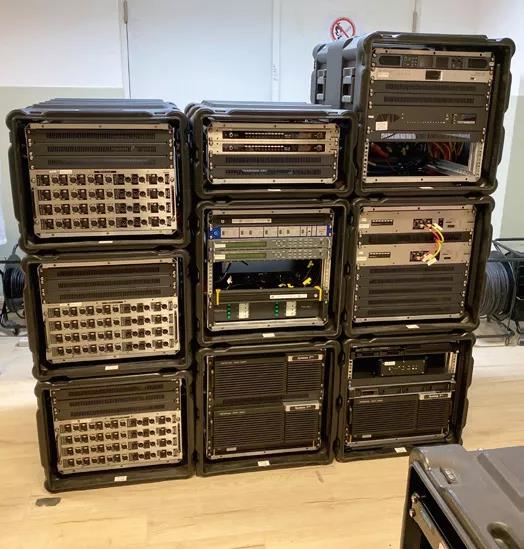

接口箱一瞥
“SSL的Tempest處理引擎具有高達800通道的音頻處理能力，而且有96個效果器處理模塊，這都能滿足用戶應對大型音樂類綜藝節目的聲音制作需求。”王先生解釋：“另外，由于System T采用Dante協議為其底層的AoIP架構，因此繼承了Dante協議的自動發現識別，矩陣式交叉點等優勢，再加上SSL 自帶的多種音頻處理效果器，可以大大減少外接效果器的數量，讓整個音頻 EFP系統更加緊湊�！�

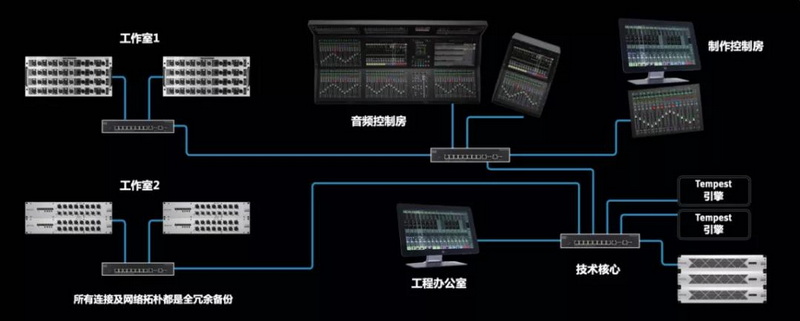

信號傳輸全部基于Dante協議運行，系統使用兩臺華為CE 6865主核心交換機通過光纖以ST2110-30格式的組播流與4K/8K視頻系統和主控系統視頻信號源進行信號交互，對于央視原有的傳統音頻基帶設備(話筒或音箱等)，則先將基帶信號接駁至接口箱轉換為AoIP音頻信號后，再通過華為s5720交換機分發至主備調音臺。整個系統內的組播流也都滿足2022-7的冗余要求，系統時鐘采用ST 2059 PTP V2。
Dante協議在操作和制作上的便捷化，能很好地滿足EFP系統快速進行搭建和系統設置的要求。音視頻系統之間只需通過主備兩根光纖即可進行信號交互，大大減少了基帶線纜的數量，對于移動外場工作極為方便。
系統還配置了一套Dante Domain Manager(DDM)軟件，方便該音頻系統與視頻/主控系統的信號交互設置，并根據對方系統的一些特殊需要，進行適配調改�！斑@一集中化的控制管理也讓用戶留下了深刻的印象。”王先生繼續說：“因?yàn)閷τ谶@樣一套規模較大的音頻系統來說，所有設備能夠通過一個軟件界面進行管理操作，是非常好的用戶體驗，不需要頻繁地在各個網頁間來回切換才能對系統進行配置�！�
為滿足三維聲制作的需要，音控室監聽配備了5.1.4三維聲監聽系統，全部使用Genelec的The Ones系列三分頻同軸監聽音箱，包括五只8341A SAM，置頂四只8331A SAM和一只7360A SAM超低，另外還有一對8320A SAM作立體聲近場監聽。導演的環繞聲監聽由五只Genelec 8430A SAM組成，該型號支持AoIP音頻，同時兼容AES 67標準。
這套EFP系統在今年舉辦的東京奧運上發揮了重要作用。受疫情影響，中央廣播電視總臺適度縮減了前方報道團的人數，但音頻系統規模卻比上屆巴西里約奧運會增加了30%�？偱_在位于東京江東區國際展覽中心的IBC 媒體中心內設置了一個總演播區，音頻系統采用2+N的形式，由三個大的演播室系統和若干個小系統組成，全部采用AoIP系統架構。其中一個演播室就使用了這套EFP系統，負責制作和轉播新聞?lì)愒L談節目。在AoIP技術的幫助下，IBC音頻團隊成員快速建設了一套國際一流的全網絡化音頻制作系統，實現了音頻信號資源共享和多區域跨境傳輸效率的最大化。

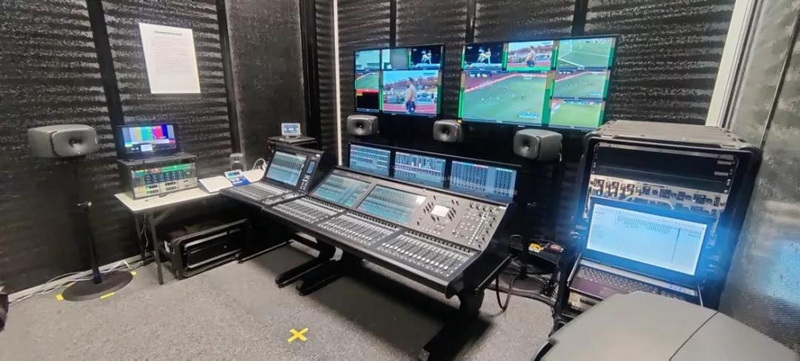

這套EFP系統在今年舉辦的東京奧運上發揮了重要作用
作為東京奧運會總臺IBC音頻團隊的一員，央視工程師楊奇表示這套EFP系統在使用方面越來越得心應手：“隨著越來越多的AoIP音頻系統的建成，AoIP系統規模化效應日益體現，我認為這套AoIP音頻系統能夠作為一個模板進行總結。無論是音頻系統內部的各種針對設備層面，信號層面的監、管、控、軟件，還是與其他IP系統對外的信號交互層面，都能夠有很好的示范性作用。從這套系統的使用來看，卡儂線的使用數量正在快速減少。無論是2021年的8K春晚制作，還是2021年七一天安門慶典活動，卡儂線的使用場景只在系統末級的監聽音箱上，很期待未來能夠不帶基帶線纜出去干活�！�

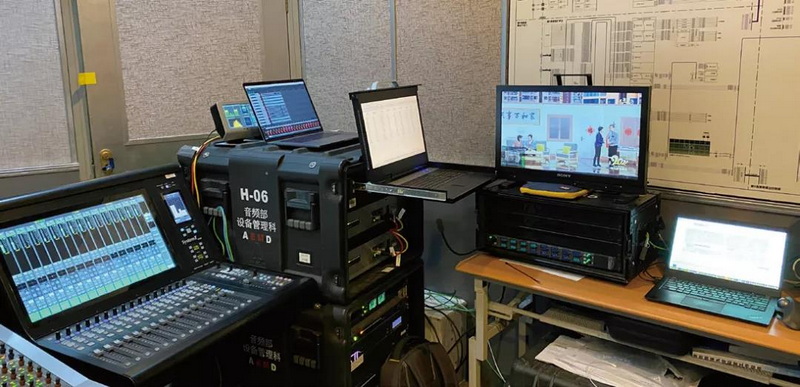

2021年春節聯歡晚會8K直播版本音頻制作現場
他最后也對AoIP技術在廣播領域發展進行了展望：“我們的音頻系統自2017年開始基本都按照AoIP的系統設計思路在執行，隨著協議技術的不斷演進，我相信未來音頻系統全面AoIP化的時代會很快到來！”
