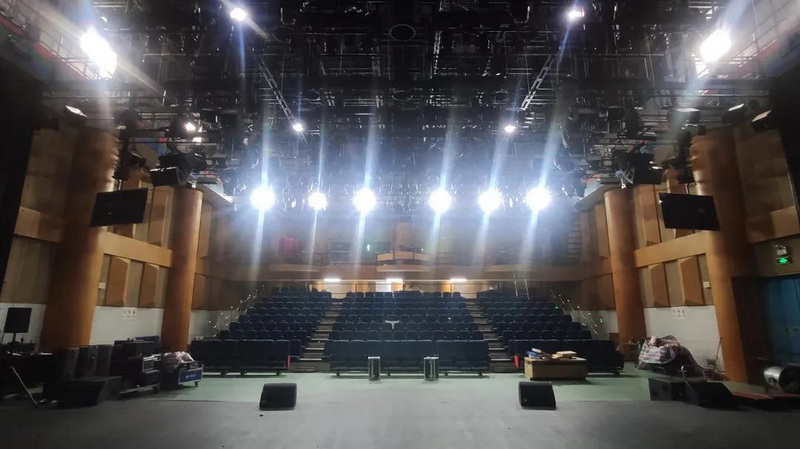

中山廣播電視臺600平米演播廳作為中山廣播電視臺大樓最新升級改造的演播廳，其功能定位為承擔各類型高清節目的直播和錄制等“多功能”任務。
德國 d&b audiotechnik 最新的擴聲設備—— A-系列增強陣列音箱完美地滿足了此次升級項目的需求，為其提供最專業和高品質的擴聲系統，確保了不論是音樂還是人聲都能極具質感。
d&b A-Series
隨著新媒體行業的不斷發展和更新，節目演播的形式也越來越豐富，從擴聲的角度為實現演播室的多功能化成為可能，中山廣播電視臺決定對其600平米演播廳進行更新和改造。
該升級項目，整個音響工程由聲韻音響科技工程有限公司負責工程安裝工作，d&b大中華EAS提供了音箱安裝調試方面的技術支持。
在前期，技術團隊使用d&b Arraycalc聲場模擬軟件模擬了現場對于音箱覆蓋需求，計算了聲壓級分布。通過模擬可以看到單只音箱或單組線陣列的聲場覆蓋，以及多聲源間的疊加情況，使聲音精確覆蓋觀眾席區域，避開兩側及后部墻面反射，有效降低擴聲對舞臺的影響。Arraycalc軟件還可以精確計算出音箱交角、重量等數據，并在模型中進行了多次模擬，確保音響安裝精確且安全。經過一系列周密的計算、調校與優化，設計方案最終決定安裝d&b A-系列增強陣列作為主擴。
d&b A-系列是眾多d&b產品中應用最廣泛的系列產品之一，既可作點聲源音箱展現靈活性，又可作線陣列音箱，覆蓋角度可控可調，卓越的性能足可以輕松滿足600平米演播室對擴聲系統的所有需求，使聲音實現全場均勻覆蓋及提供更好的完美聲音再現。

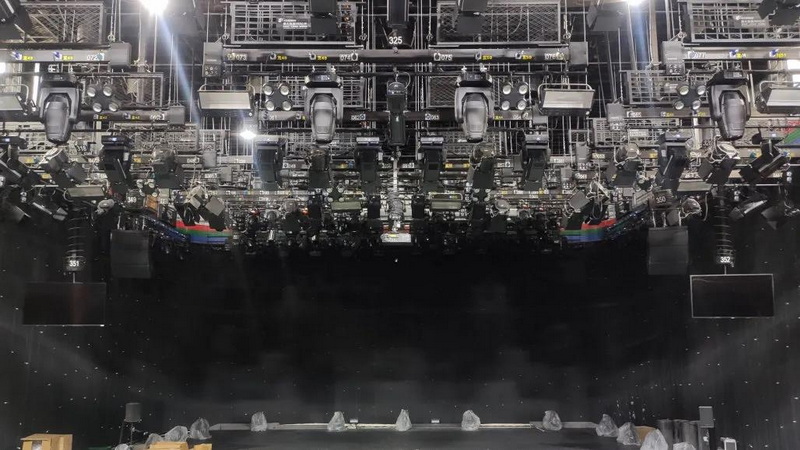

主擴系統由6只AL90 增強陣列音箱組成水平線陣列，每組3只，分別懸掛在主舞臺左右兩側，并指向觀眾區，實現全場均勻覆蓋。水平擴散角度為90°的AL90，水平擴散特性能控制低頻下限至370Hz，緊湊型的箱體卻蘊含超強聲音能量，覆蓋整個演播室。

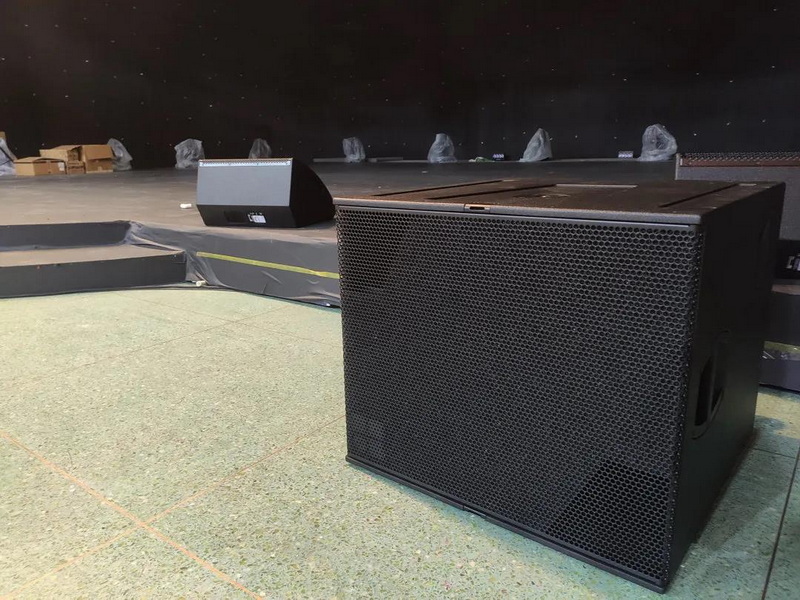

為強化低音震撼感和沖擊力，搭配與A-系列兼容的超低頻音箱V-GSUB，采用落地?cái)[放于舞臺臺口兩側，為主擴音箱擴展低頻下限至32Hz 。V-GSUB具有心型指向特性，能夠避免音箱系統背面產生多余的聲能，即使在前方為觀眾提供大聲壓級輸出，在舞臺區域仍能保持較安靜的環境，最大程度的減少了對舞臺的干擾。

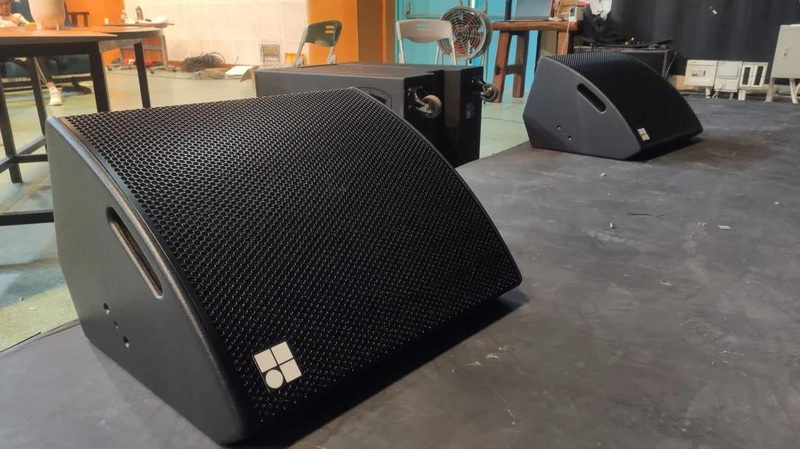

演播廳配置了4只同軸結構的返送音箱MAX2，流動布置于舞臺，也可根據需要作為補聲使用。MAX2具有極佳的人聲表現力和語言清晰度，以及很好的回授抑制能力和極高的聲壓輸出，可因應演播節目的內容和場景裝置的不同來放置返送音箱的位置，為現場的主持和演員們提供中性清晰的音質和平滑穩定的工作平臺。

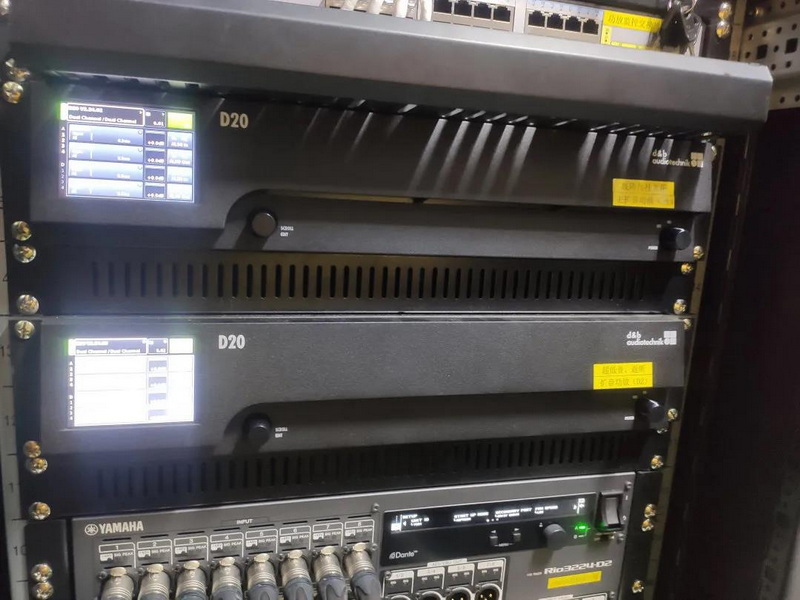

整套系統配套使用了2臺D20數字功放進行驅動.D20在保證源源不斷的能量輸出的同時，還具有強大的DSP處理能力，以滿足更多類型演播需求。
與此同時，系統還可以通過原廠R1遠程控制軟件進行遠程監控，大大方便了用戶對系統中的所有設備進行統一集中的管理及維護，提高現場工作效率。
整個新升級的d&b系統音色清晰，音質優美，保證提供語言清晰度的同時，并能長時間提供足夠的聲壓。聲音與頻響均勻覆蓋全場，滿足了各類演播節目的制作需求，為觀眾呈現出最真實細膩的聆聽體驗。
d&b 將助力讓“大灣區的聲音”傳得更開、更廣、更響亮。
擴聲設備及系統清單
ArrayCalc 模擬軟件：聲場設計、模擬、提供安裝數據等
R1 遠程控制軟件：對系統進行遠程控制、監測、診斷等
AL90 增強陣列全頻音箱
V-SUB 心型指向超低頻音箱
MAX2 內置二分頻舞臺返送音箱
D20 四通道數字功放
|
