項目介紹
案例類別：定制影院

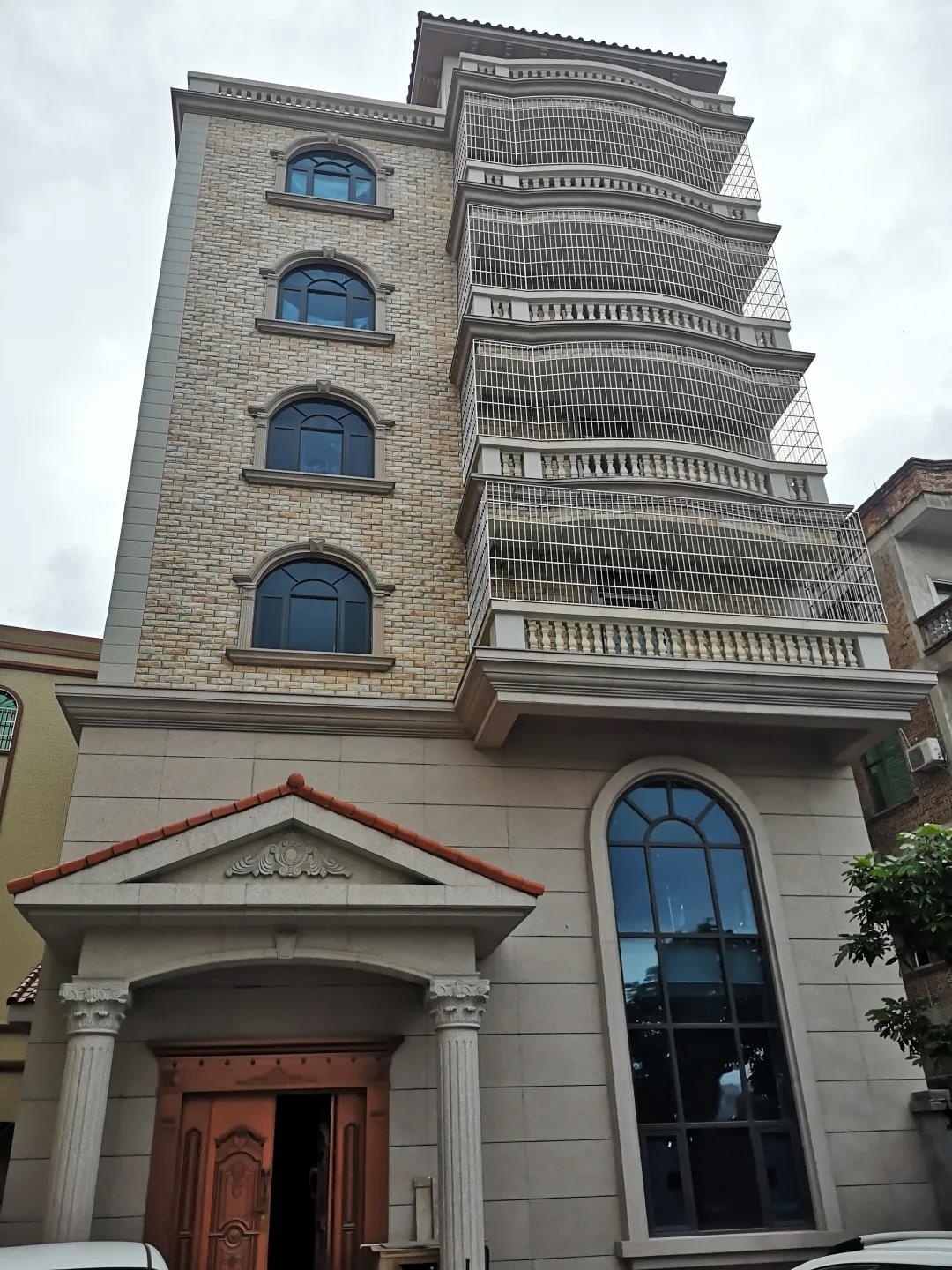

使用地點：廣東省茂名市區西區
資金投入：50萬元

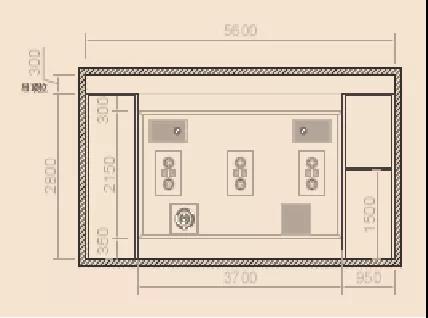

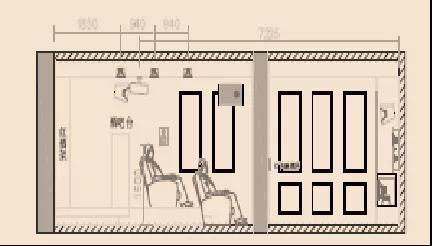

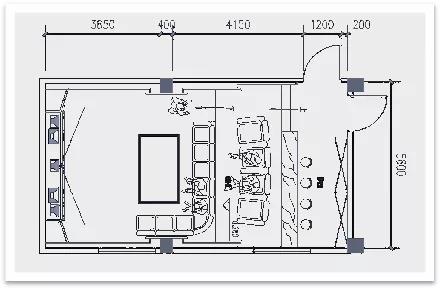

空間信息：9.0M X 5.6M X 3.2M（長X寬X高）
施工單位：高州市華豪華視聽工程有限公司 （中國客廳影院產業聯盟成員單位）
客戶是一位對生活品味有要求的成功人士，要求在視聽室里的設計在實現觀影、K歌功能之余，要滲透并體現“一杯紅酒配電影”的情懷。他希望工作之余，約上三五好友，紅酒香茗，觀影唱歌，暢享人生�；诳蛻舻钠肺唬覀冊谄鞑纳系拇钆溥x擇有了明確的方向：“情 懷 與 品 位”。
設計思路

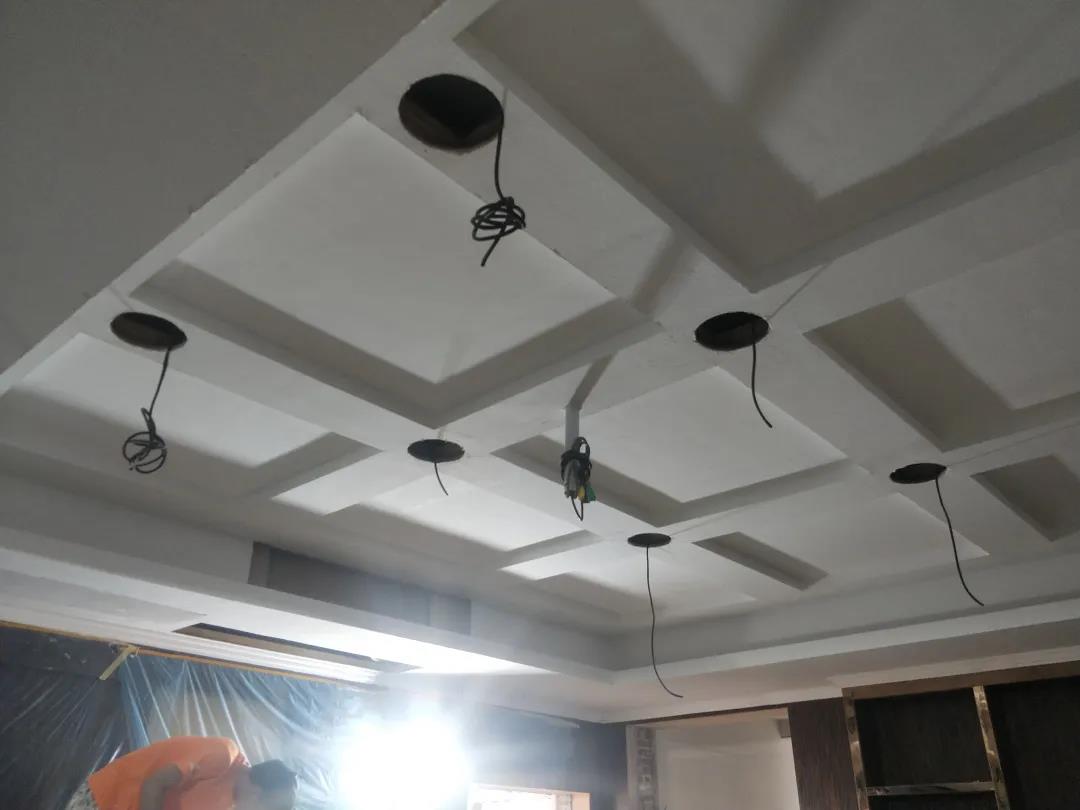

裝修風格決定了一個視聽室的美感以及整體設計上的合理性，同時聲學處理和房間美學并互不干擾，這兩個來自不同領域的學科在家庭影院中反而會催生出積極的有益因素。主擴聲音箱隱藏在透聲幕布后面，天花板位置安裝合理的擴散體，使用內嵌式揚聲器在墻壁中加入吸音龍骨，地板采用地毯吸音和錯層的設計等等，都可以令到聲音更上一層次，又能融入裝修美感。
我們對客戶視聽室的裝修格調與家具布置給予了建設性建議，例如在觀影、K歌的視聽室里如何布置紅酒柜、吧臺、電動椅、茶幾、半圓沙發的擺放等，處處滿足客戶情懷，一切均為達到客戶所需品位的心理需求。
使用家庭影院系統，通過科學的儀器測試聲場，精準定位揚聲器位置布局，最大限度發揮揚聲器本身質素，令觀影者融入聲場中身心愉悅，如沐春風。
使用KTV系統時，用電腦準確調音，根據音箱特性、現場環境和演唱者唱腔，找準最佳效果，在現場可以沉浸演唱熏陶中，提升個人品味，增加生活情趣。

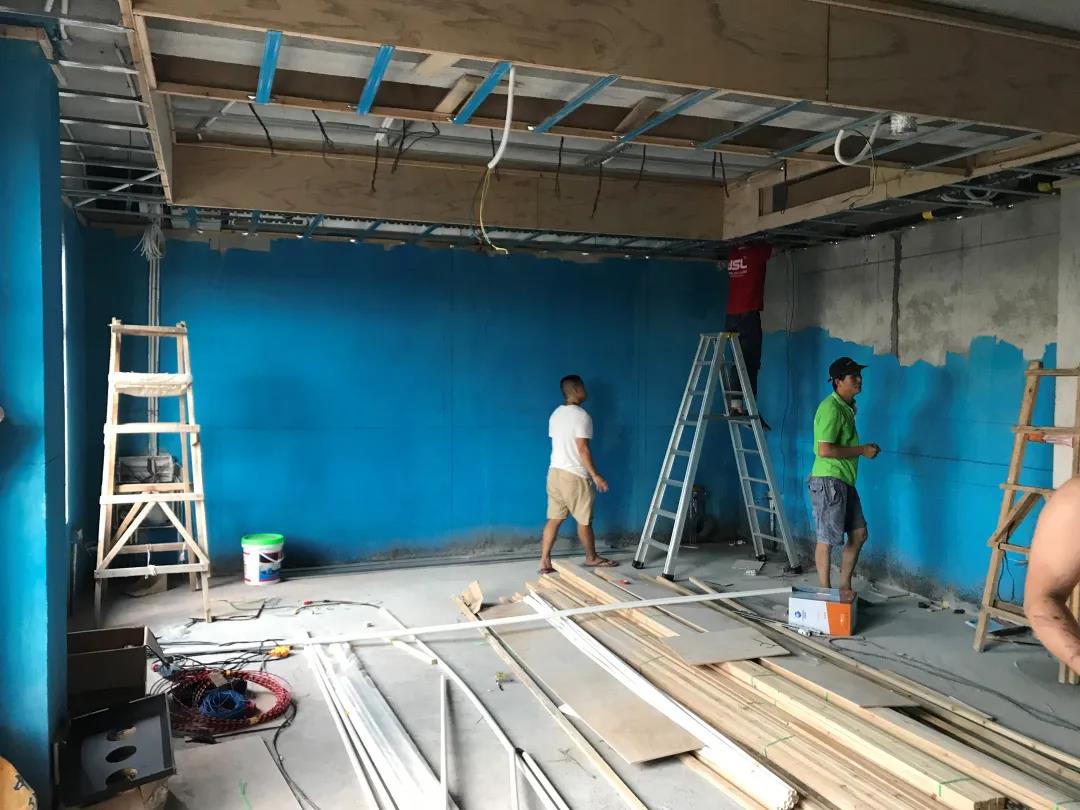

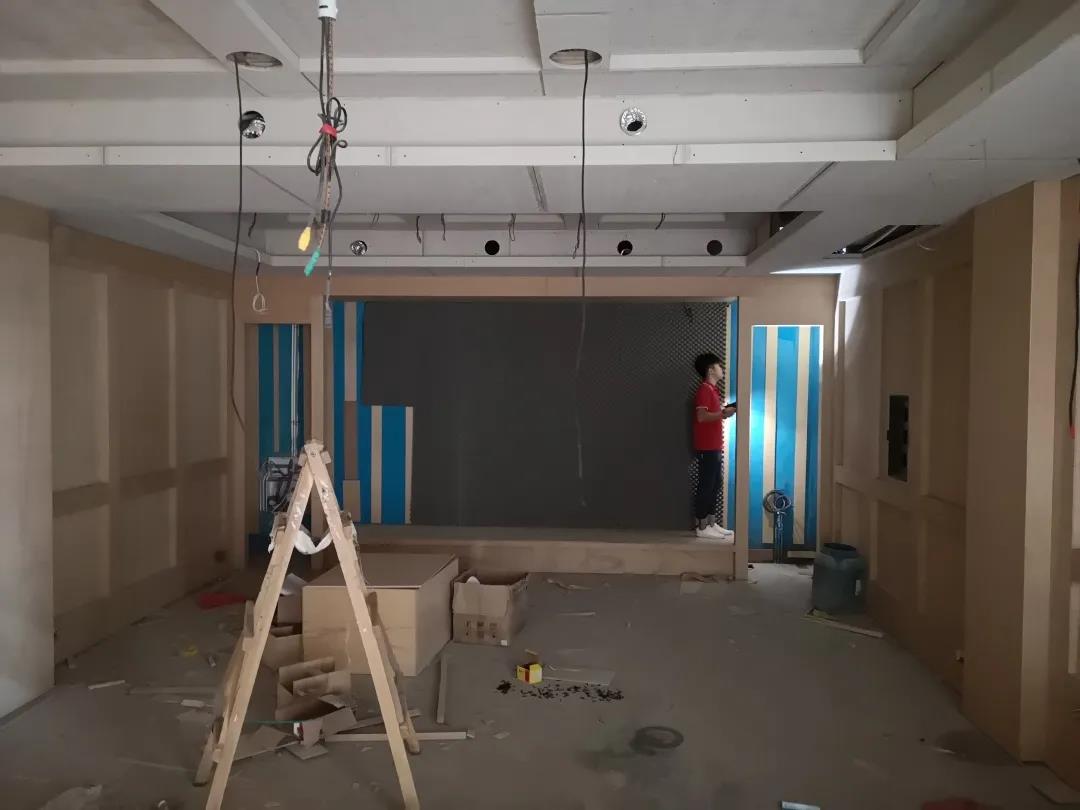

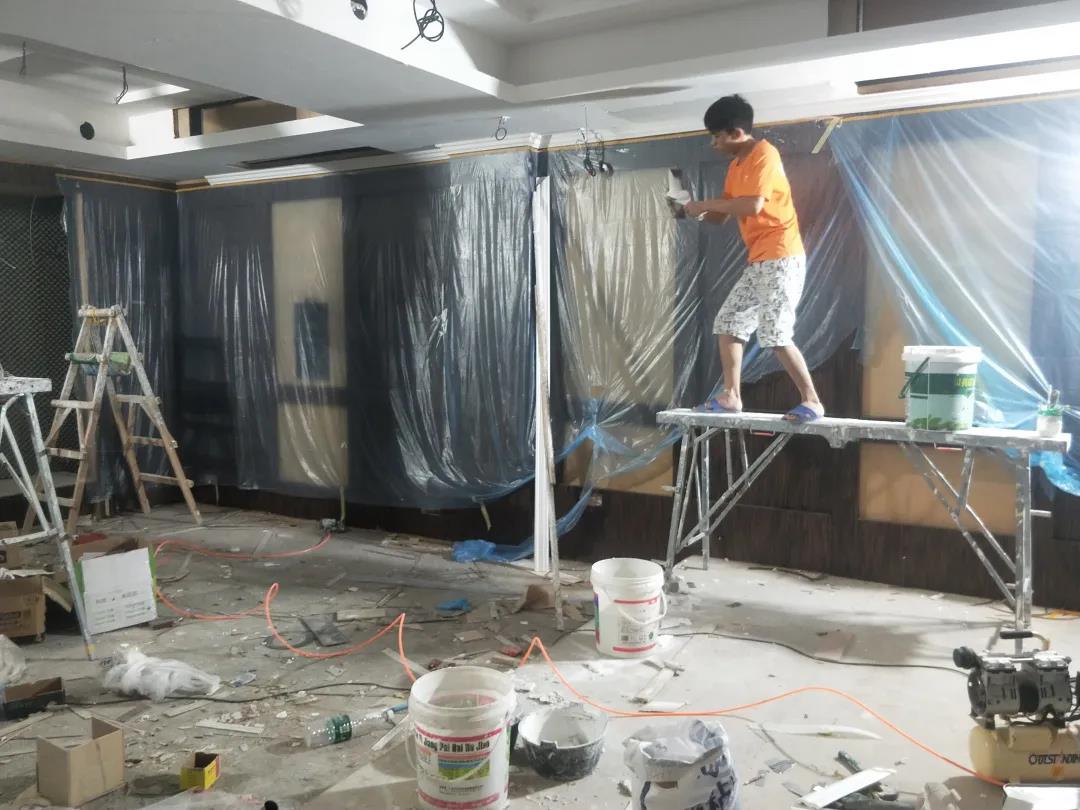

施工過程
器材搭配
首先，在音箱的選擇上，我們選擇了源于1932年，極具英國味道的代表性品牌 — Wharfedale英國樂富豪。影院重播使用樂富豪的最新嵌入式M系列音箱，娛樂K歌使用樂富豪的K系列專業K歌系統，為了達到整套K歌系統的音色平衡，在前級效果器、后級放大器、無線麥克風也使用樂富豪產品。搭配上在國內首次實現了Wharfedale樂富豪 全線產品的全家福。
一、 影院配置
日本索尼4K投影儀VPL-VW278
作為家庭影院主角的“投影儀”，結合效果圖的裝修風格，使用4K投影儀索尼VPL-VW278，物理分辨率達到了3840x2160，支持HDCP2.2正版協議，4K UHD無失真。調試畫面支持垂直水平鏡頭位移，電子對焦更準確，配上CinemaMaster 4K色彩增強技術，畫面成像可達到專業級影院水準。
此外，索尼VPL-VW278還具有索尼獨特的真實創作功能、特麗魅彩顯示技術以及Motionflow動態影像補償技術，可以有效地提升畫面在細節銳度、色彩表現以及動態影像方面的表現力。完全可以滿足客戶對影像的高標準要求。
法國XY 160寸 畫框編織16:9透聲幕
使用法國原裝進口的160英寸Pro級微孔編織畫框透聲幕，正常觀影的同時不影響揚聲器的聲場擴散，與專業影院同等體驗。幕布邊框使用法國進口納米材質，質量堅固可靠，鋁合金植絨配上墻面更顯高檔大氣。

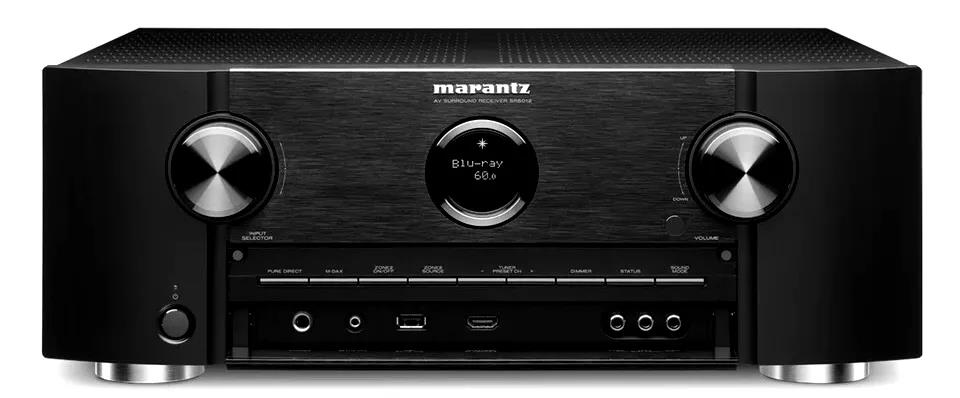

日本馬蘭士SR-7013杜比全景聲解碼功放
使用馬蘭士Marantz SR-7013 杜比全景聲功放，這臺功放可以說是多功能性的典范之作。能順利處理任何種類的高解析度多聲道音頻格式，強大的32位SHARC DSP可保證最新音樂格式獲得超凡的環繞聲音頻品質。音樂格式包括最近解碼技術杜比全景聲、DTS:X。此外，SR7013通過馬蘭士專屬的電流反饋HDAM前置放大器對所有信號進行精細處理以進一步提升音頻品質，所有輸出都支持4k UHD內容的HDCP2.2復制保護協議。還有最適合黑膠唱片的唱頭MM輸入。
中國優視加V-800 4K播放機
優視加V-800 4K播放機，該機支持HDR（高動態范圍），Dolby VISION 技術；支持10BIT色深，60P幀極清4K超清視頻；支持Dolby Atmos及DTS:X全景聲源碼輸出；支持8T超大容量硬盤；支持藍光原盤及ISO文件智能導航流暢播放；完美支持FLAC，APE等無損音樂播放，支持手機遙控及推送功能，通過手機來控制播放手機和播放機里的音視頻文件及網絡視頻。

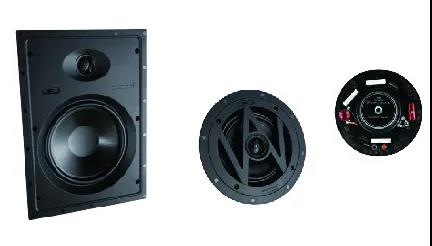

英國樂富豪 M系列定制嵌入式影院音箱
英國一致被發燒友肯定是音樂的故鄉，樂富豪成立于1932年，擁有88年的輝煌歷史，也見證音響發展的歷史。樂富豪堅守音響文化信念，是音響歷史上唯一的一家自行研發、自行設計、自行制造、全部使用原廠生產單元和零配件的英國著名音響品牌。針對客戶視聽室布局和設計風格，本次選用了英國樂富豪隱藏嵌入式音箱。
整個家庭影院系統采用Dolby Atmos（杜比全景聲）配置11.2聲道，合計13聲道。Wharfedale定制安裝系列特點為小系統、小體積、大聲壓、大動態。采用嵌入式（隱藏在墻體）家庭影院音響，可以令到使用者的影音室更加簡潔，不會影響整體裝修效果。通過透聲幕布和透聲墻后面的音頻系統和聲學材料都可以非常好的將音箱效果傳遞出來，而且顯得整個空間寬闊而簡潔。樂富豪嵌入式定制系列放棄了廉價的塑料外殼箱體而堅持采用木質箱體，其箱體諧振和密封性與傳統塑料揚聲器的優勢之處在于其因為材質不同，音質上有塑料音響容易產生共振。而之所以使用木質揚聲器的原因，是因為箱體比塑料的重，那么不容易因震動造成音色的失真。其次是木質比塑料能更好的吸收諧波，而且木質音響比塑料音響外觀上更大氣。繼而不管是聆聽音樂或是觀賞電影，客戶所安裝的定制安裝系列都可以實現無瑕精準的音效。
曾經有種說法認為嵌入式音箱不如傳統的書架音箱或者落地音箱，因為它們“看起來很不專業”。我們認為，由于揚聲器所發出的低頻聲波，在向前傳播的同時也會向后傳播，如果向后傳播，當向后傳播的聲波經過墻壁反射后，會繼續向前傳播，但與之前向前傳播的聲波之間具有相位差，當揚聲器的直達聲和墻壁反射聲疊加時就會產生干涉。
因此，當我們在為客戶使用嵌入式音箱時，聲波不會向后傳播而全部向前傳播，（其實可以把嵌入式音箱看作為障板音箱）從而可以避免這種干涉現象。這個聲學處理方案，完全是針對客戶的房間而量身打造。因為客戶相對比較喜歡簡約的裝修風格，不想在房間中擺放過多的音箱，影響影音間的空間整潔和空間利用率。使用嵌入式音箱，讓客戶在對影音間具備的娛樂、會友、消閑功能基礎上，視覺達到完美的平衡。
二、K歌系統

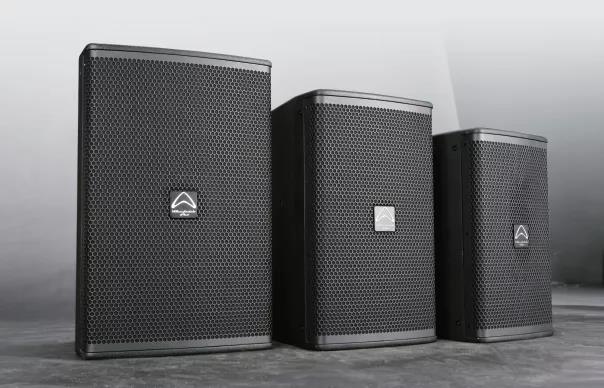

英國樂富豪K系列6012專業類音箱
12寸2分頻倒相式全頻音箱，外觀時尚，且鑲有特別設計的logo造型。喇叭單體采用了高品質巨型鐵氧體磁路，磁通量大，動力強勁。獨特的散熱特性，可滿足喇叭長時間滿負荷工作，無退磁風險。聲音具有濃郁的英倫風范，溫暖儒雅，同時滿足KTV系統大動態大聲壓的需求。嚴格設計的分頻器，保證了喇叭單體的可靠性運行。獨家設計的圓形近程高音號角，減小壓縮比，有效降低音頻失真。雙腎式后倒相設計，低頻更為飽滿，更具包圍感。

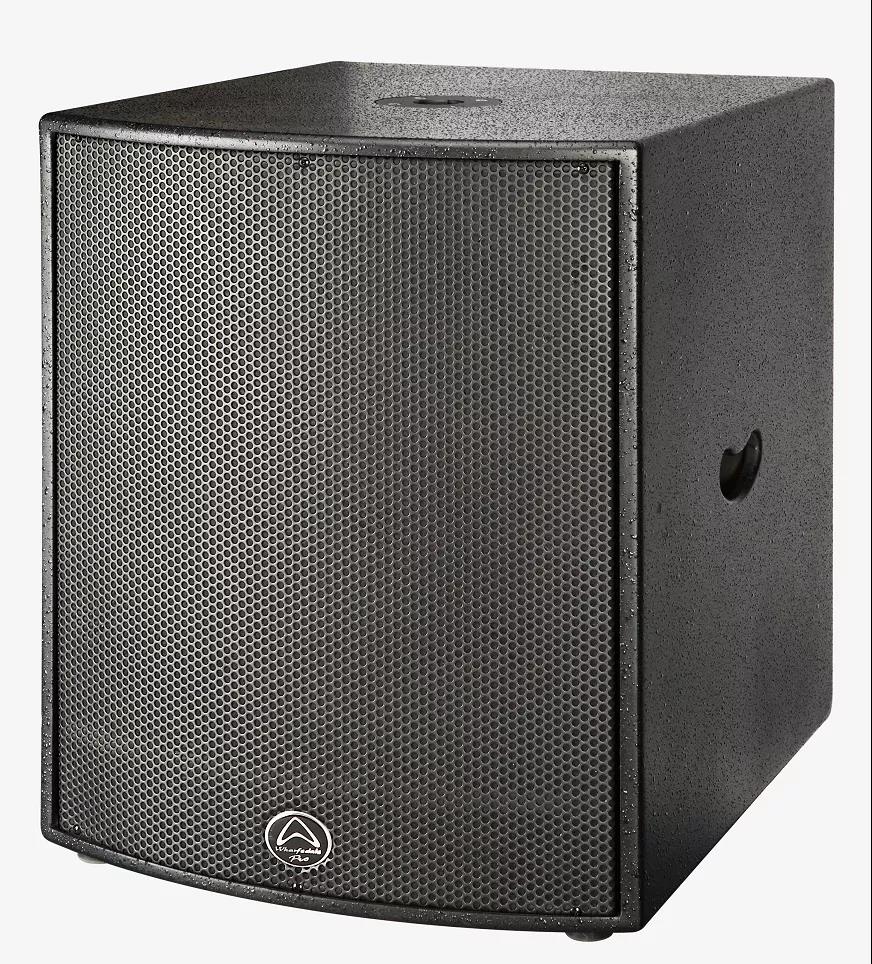

英國樂富豪專業類低音炮WL-18B
使用樂富豪球面波導管(SWGTM)技術，實現最佳控制，運用一組可以提升音響系統低頻性能及增大聲壓級的優質超低音。滿足高精準度和大聲壓級聲音的要求。

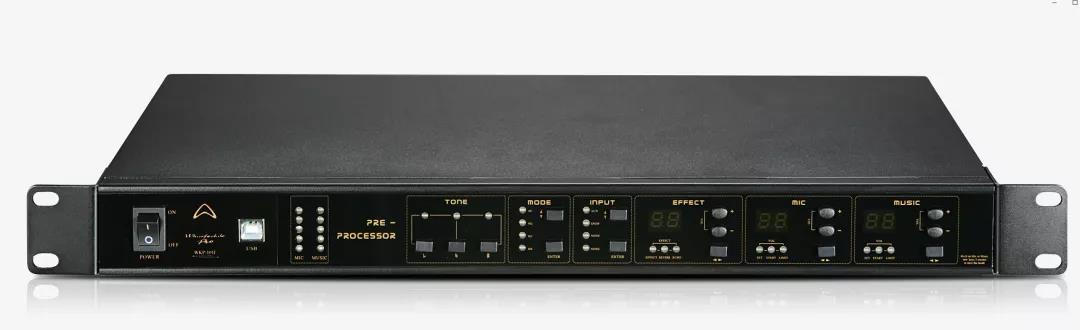

英國樂富豪 WKP101E前級處理器
8通道輸出，環繞音效極致體驗，兩組獨立話筒效果調節，滿足用戶強大的需求，單聲及雙聲回聲效果，話筒嘯叫抑制，Windows版本調控軟件，音頻延時，包含通道延時和高頻延時，S/PDIF輸入輸出，專業級音頻接口，音樂超級低音增強功能。

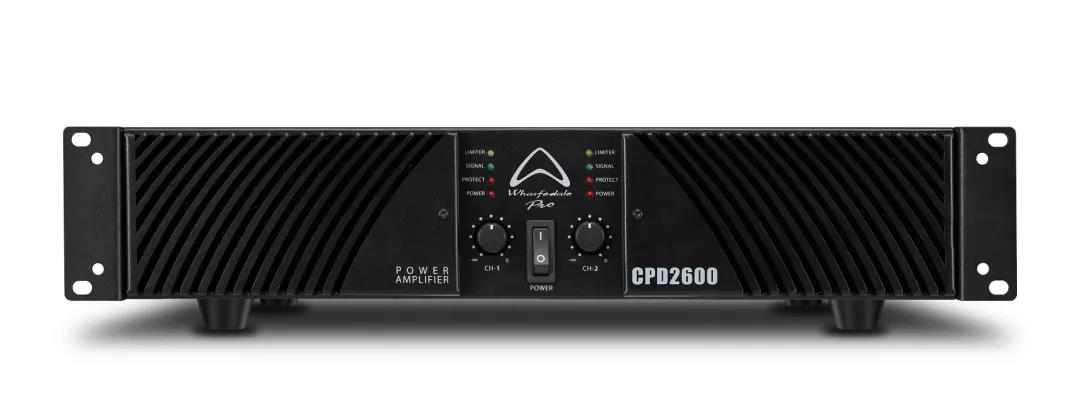

英國樂富豪CPD2600后級放大器
足足600w推動功率，具備2卡儂接口輸入，2×Speakon輸出，支持立體聲和交接模式�？赊D(zhuǎn)換限制器，帶狀態和失真LEC顯示，智能溫控可調速風扇，過熱、過流、直流電和輸出短路可保護電路。

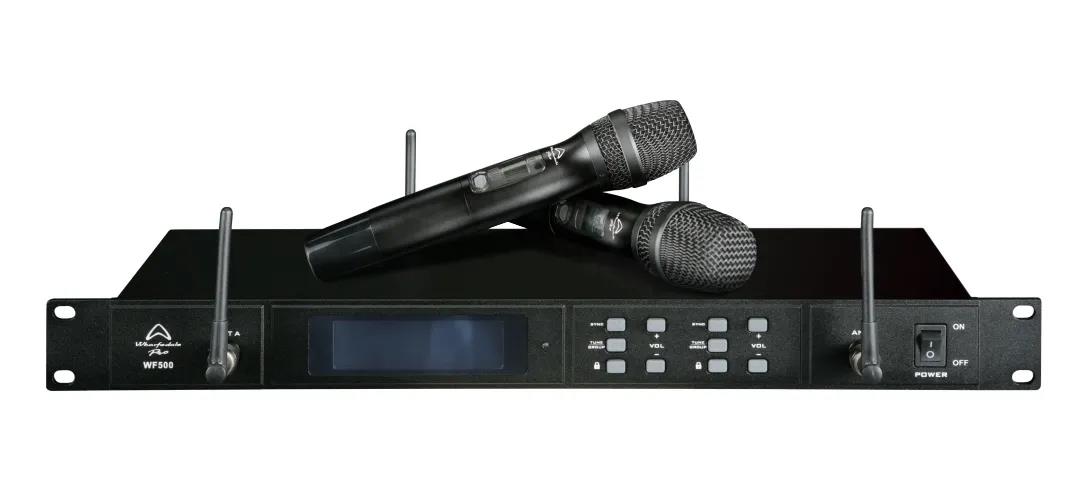

英國樂富豪WF-500無線麥克風
拾音清晰飽滿，頂級真分集電路設計，確保信號穩定接收。數字模擬混合傳輸，無音頻傳輸延時缺點。微處理器控制，有效避免接收死角情形發生。簡約的紅外對頻設計，頻率調整輕松實現。PLL雙頻道鎖相環回路設計，頻偏自動修正
三、智能控制系統
璟睿智能控制系統
璟睿作為行業一家真正做到云服務免編程的品牌，在控制接口做到了自適應功能，通過安裝驅動的方式實現對投影機、AV功放，播放器等設備的免編程控制，并且可以設置被控設備所有功能。設計思維非常具有前瞻性。同時，3.0智能交互平臺無需電腦編程，只要使用配套的平板電腦就可以完成多有的配置工作，即使是智能影音小白也可以輕松勝任。同時，平板界面做的美觀、清晰，簡潔。在平板APP上，用戶按菜單欄任何一個鍵，對應的顏色會有變化，這樣的設計能夠更加顯著的突出按鍵成效。
四、燈光系統
美陽智能包房燈光
使用染色激光燈、染色圖案燈、染色光束燈、蜂眼激光燈。產品為專業KTV燈光，設計簡潔大方，一體感強，頭部采用”天眼”為印象，給人一種炫酷、銳利以及明亮的感覺。巧妙的嵌入式安裝設計，體型更加小巧優雅，打破了傳統的懸掛式安裝結構，燈具底座完美嵌裝置天花內，與天花板融為一體，避免了安裝方式帶來的累贅感覺，所有接線全部隱藏，給人簡潔、美觀的感覺。
演示環節

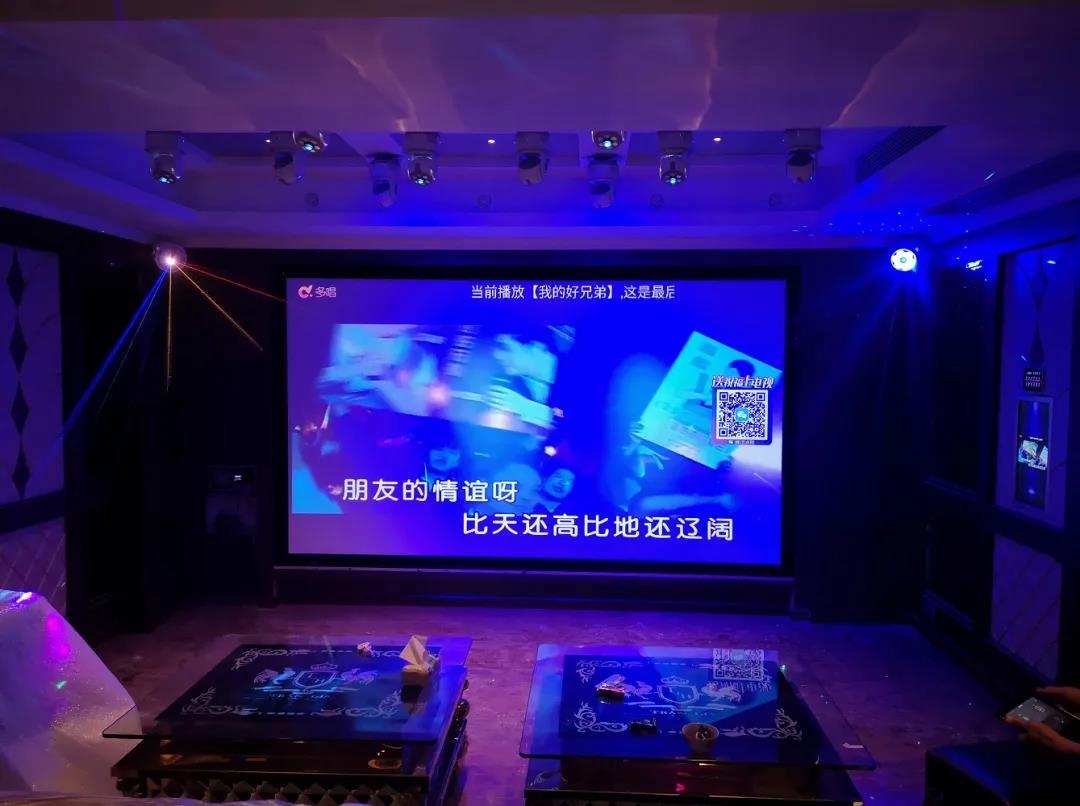

由Wharfedale 樂富豪的專業類K歌音箱、前級處理器、后級放大器、麥克風等同一血統產品組成的K歌系統，經過精心調試，在客戶的影音室也呈現出這個來自英國近百年品牌應有的水準。全套器材通過客戶現場試唱一曲《我和我的祖國》，人聲極具穿透力，表現出飽滿而為穩重的音質，富有張力。呼吸換氣聲、吞口水聲，細節分明，質感十足 ，人聲效果完全達到客戶的期望值。
在體驗觀影環節，索尼VPL-VW278搭配XY的160寸 16:9畫框編織透聲幕，演示例牌4K視頻的《烤鴨》、《京劇臉譜》、《九寨溝》等畫質極佳片段的驚艷效果自不必多言。

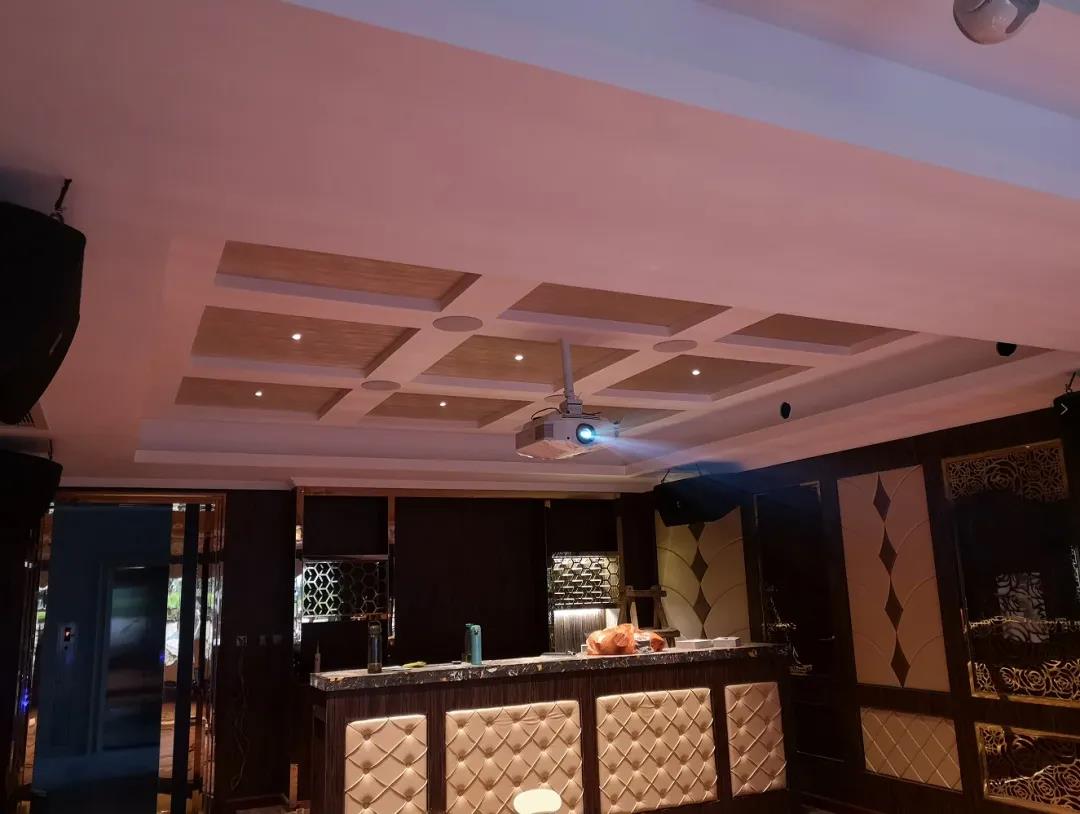

經過對房間進行專業的聲學處理，根據揚聲器的角度做了合理吸音處理，把后墻的紅酒柜用作擴散體，以達到消除共振的影響，達到滿意的清晰度、足夠的響度和均勻的聲場效果。
感 言
作為一家音響公司，我們公司一直秉承的服務宗旨就是：我們提供的不是一套設備，不是一些功能，而是一種生活態度。工作之余，一家大小或三五知己，安坐完全私屬的視聽室，一杯紅酒、一壺清茗伺候著，欣賞精彩電影，歡唱心水靚歌，人生愜意，不外如此。
對音響設計師來說，最大的回報不是運作一個項目賺到了多少錢，而是聽到客戶那無比滿意的感慨：原來音響這么爽，超值了！謝謝！這是對我們所從事的這個行業的認可，也是對我們所鐘愛的這門音響視聽藝術的最高褒獎。
設計師介紹
陳麥，廣東茂名人，美國“THX”、“HAA”雙認證影音工程師，在《家庭影院技術》與《影音中國》等國內權威音響雜志聯合舉辦的“2018年度北京CIT 【中國影音集成科技展】私人影院創意設計大賽”中，設計作品榮獲“綜合類家居娛樂系統解決方案設計大獎”。2018 - 2019年，分別有設計作品入選《中國家庭影音娛樂系統案例集錦》。
