全球知名半導體制造商ROHM（總部位于日本京都），面向移動設備、可穿戴式設備及IoT設備，開發出一款內置MOSFET的升降壓型DC/DC轉換器*1)“BD83070GWL”，該產品實現了超高效率和超低消耗電流。
“BD83070GWL”是面向小型電池驅動的電子設備，以“低功耗環保元器件的標桿版”為目標開發而成的超低功耗升降壓型電源IC。產品內置低損耗的MOSFET，并配置低耗電消耗電流電路，在各種電池驅動設備（電動牙刷以及剃須刀等）工作時（負載電流200mA時），功率轉換效率高達97%，而且，消耗電流僅為2.8µA，在升降壓型電源IC領域中也達到極高水平。因此，相比普通產品效率大大提升的應用在待機時（負載電流100µA時），電池續航時間可延長1.53倍（ROHM調查數據），非常有助于延長小型電池驅動的各種電子設備的續航時間。
本產品已于2019年4月開始出售樣品（樣品價格300日元/個，不含稅），計劃于2019年10月開始暫以月產100萬個的規模投入量產。前期工序的生產基地為ROHM Hamamatsu Co., Ltd.（日本濱松市），后期工序的生產基地ROHM Apollo Co., Ltd.（日本行橋市）。此外，搭載本產品的評估板“BD83070GWL-EVK-001”也與本新聞稿發布同期開始網售，客戶可從Ameya360、icHub、Sekorm購買。
未來，ROHM將繼續利用模擬技術的優勢，開發節能、高性能的電源IC，為社會的節能貢獻力量。
背景

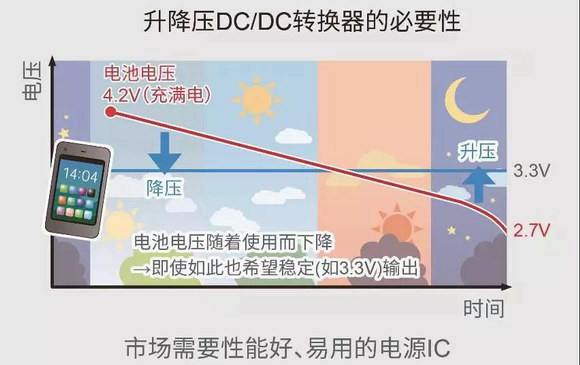

近年來，移動設備、可穿戴式設備及IoT設備等用電池驅動的電子設備已迅速普及。而且，為了提高產品的設計靈活度并確保配置新功能所用的空間，要求這些產品上搭載的元器件的功耗要降低到極限，以實現小型化并延長電池續航時間。
一直以來，ROHM充分利用模擬設計技術、電源系統工藝以及垂直統合型生產體制優勢，致力于開發滿足市場需求的電源IC。其中，針對移動設備也推出了升壓電源IC“BU33UV7NUX”和降壓電源IC“BD70522GUL”等高效率、超低功耗的電源IC，非常有助于延長電池驅動應用的續航時間。此次，產品陣容又新增了超高性能的升降壓電源IC，可滿足更多應用的需求。
特點詳情

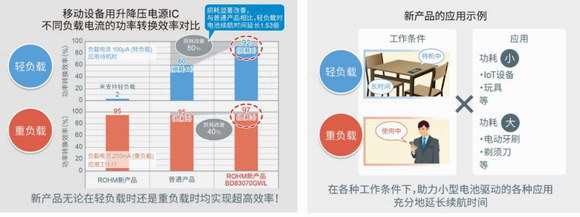

新產品“BD83070GWL”作為1.2mm x 1.6mm的小型升降壓電源IC，有助于配備電池或小型電池的設備實現長時間驅動，比如在應用待機時（負載電流 100µA時），與普通產品相比，電池續航時間可延長1.53倍。該產品具有以下特點：
1． 在寬負載電流范圍內實現最高達97%的高轉換效率
通過內置采用了功率系統工藝0.13µm的BiCDMOS的低損耗MOSFET，在各種電池驅動設備（電動牙刷以及剃須刀等）運行時（負載電流200mA時），實現最高達97%的高功率轉換效率，在其他從輕負載到最大負載范圍內（100μA～1A）也實現了高達90%以上的高轉換效率。
并且，采用ROHM獨有控制技術“X Ramp PWM控制”，能夠?qū)斎腚妷簩崿F(xiàn)升降壓無縫切換。
2. 在升降壓電源IC領域，實現僅2.8µA超低消耗電流，屬于業界頂尖水平
產品采用超低消耗電流與高速響應性能兼?zhèn)涞牡拖碾娏麟娐罚约盀榻档蛽p耗而根據負荷對開關控制進行優化。
通過凝聚ROHM的低消耗電流模擬技術優勢，在升降壓電源IC領域，實現了低至2.8µA的超低消耗電量。
應用示例
◇ IoT設備等配備紐扣電池的電子設備
◇ 智能手機和平板電腦等配備鋰離子電池的電子設備
◇ 玩具、電動牙刷等配備干電池的電子設備
無論應用和運行條件如何，適用于各種配備小型電池的應用的實現長時間驅動。

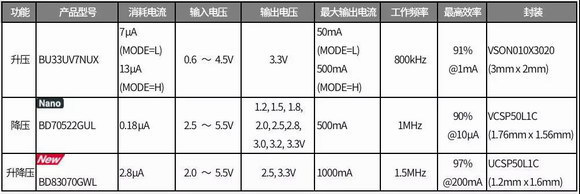

用于移動設備、節能性能超高的電源IC產品陣容
|
