故事的開始
許多音頻工程在安裝布線的時候,仍舊使用網編+有填充的正圓話筒線
特征是6mm作為固定安裝使用
可是這樣的的線是相對昂貴的
而且較粗的
數量一多配線管的成本也要跟著加大
對于工程來說都是一筆龐大的支出

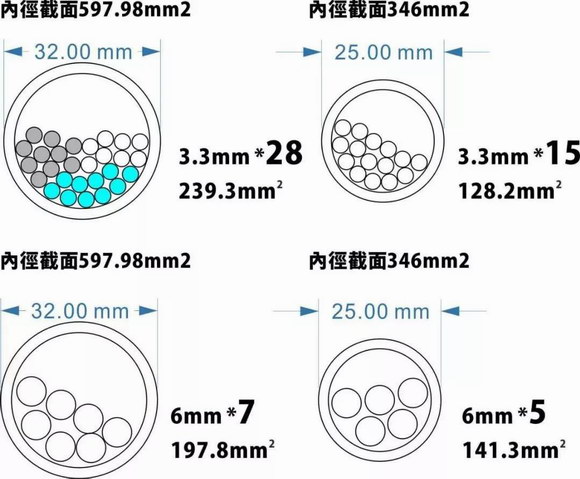

上圖是常見的兩種電線管在半滿狀況下
穿6mm與 3.3mm信號線的穿線數量差別
可以看到:
可穿管數量差距可以到達3倍以上
越大的線浪費的線間空間越多
即使不穿這么多根
越多的空間也是越好的
會讓線纜間可以散開一些 降低串音
讓線纜盡量減少摩擦管身與彼此摩擦
那究竟什么樣的線
適合固定安裝呢?
于是今天有了這一篇．．．
工程安裝線纜的真實面貌

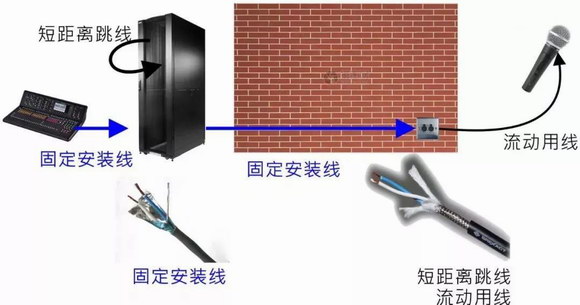

線纜通常分為四大類
機內配線
機房配線
機外固定安裝
機外移動配線
01 機內配線
通常我們不涉及但是不能隨意代用
因為要考慮機內的溫度做出應對
例如專業擴聲音箱內部分頻線
需要考慮單元磁缸的升溫
應該要挑選耐熱絕緣材料

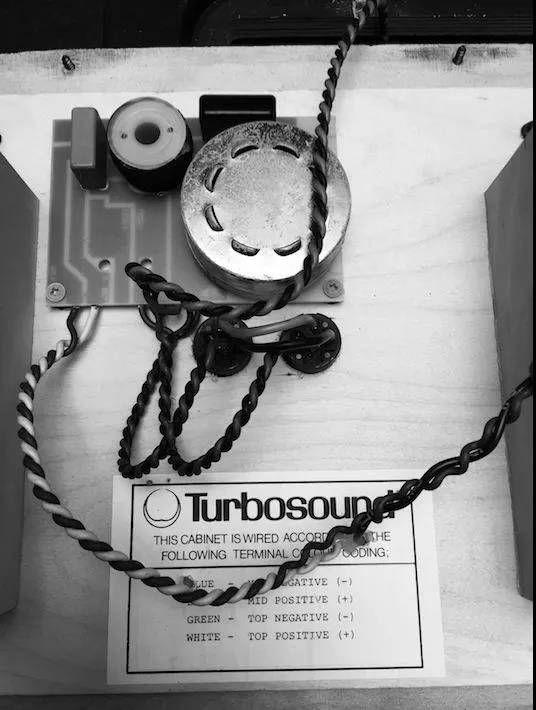

圖中是早期特寶聲的分頻板
廠家使用高對絞音箱線作為分頻后使用
圖片來自于網絡
02 機外移動配線
是嚴苛的使用環境
需要利用填充材料 使線纜接近于正圓
并且使用可撓性好的屏蔽材料以保持其可靠壽命

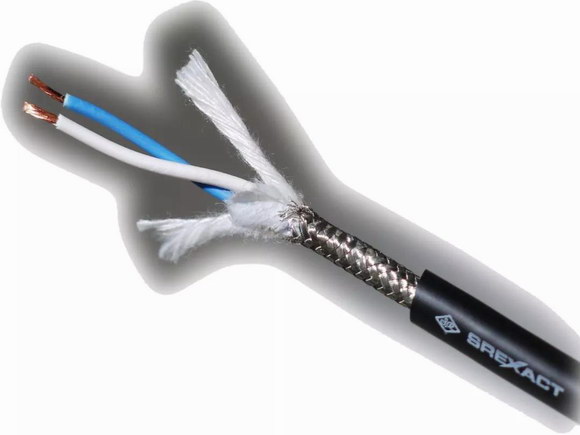

3070101710 機外移動配線
03 機外固定安裝
撓曲的風險是比較低的!
通常也透過布線配管時
要求一定的轉彎半徑來避免損壞
不卷收因此在填充與屏蔽上
可以做出相應的微調
3070101808 機外固定安裝線
04 機房配線
要考慮是半永久安裝還是需要調度跳線的
半永久安裝>>>可以使用機外固定安裝線纜
但如果是需要調度跳線的
>>>那就要選用機外移動配線
或是特別訂制的軟質跳線

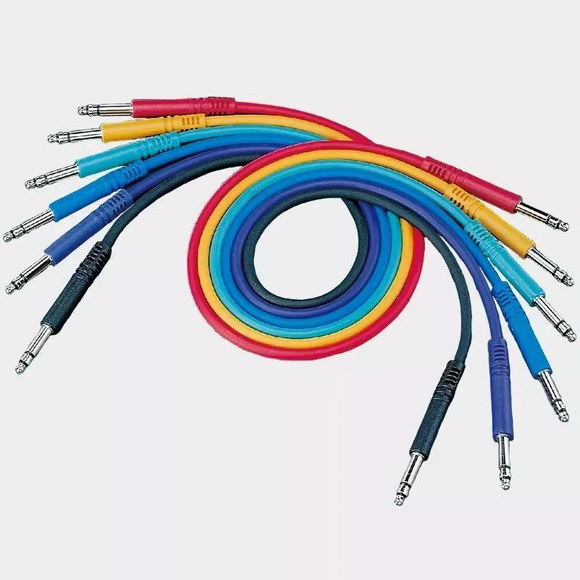

3070100004 被制作成為T-T PHONE 跳線產品
不移動的減法
明確應用場合之后我們就要按照
” 機外固定安裝” 的特征來微調線纜了
1.撓曲的風險比較低
2.不卷收無須填充為正圓
3.要穿管拉線線纜要能經受一定拉力
屏蔽層:
需要觀察線纜的運作頻率而做出選擇
甚至在耐受度可接受的狀態下可以省略
上面兩點最為典型的就是網絡線了
世界上最大量的網線被用于墻內固定安裝
即使在墻外也是與臺式機或筆記本做短距離連接

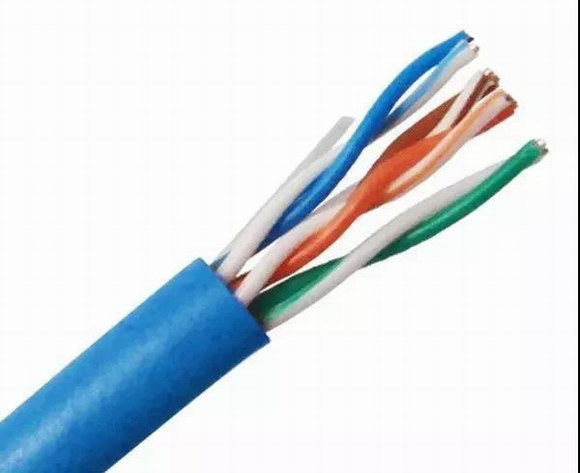

UTP網線
圖片來自于網絡
因此最常見的網線是UTP
沒有填充
屏蔽層在可接受狀況下直接缺省(UTP無屏蔽雙絞線對)
填充 >變> 抗拉結構
除了有必要之外 是可以省略的
但是我們必須考慮導體是否能夠經受拉力？
因為穿線拉管時
穿線阻力是存在的
一旦蕊心受力對絞將會被拉伸變形
所以如果在成本允許的狀況下
應當要做一些抗拉填充物
將有助于保證安裝前后的性能變化少!
以保證纜線使用壽命

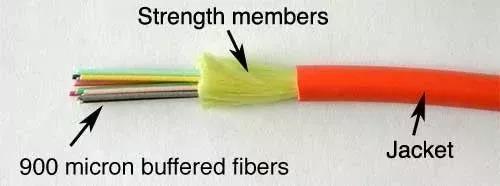

例如:光纖就會使用防彈絲（凱夫勒纖維）
作為拉力承受的主體以避免玻璃絲受力
圖片中光纖STRENGTH MEMBERS
就是防彈絲（凱夫勒纖維）
圖片來自于網絡
日升的3070101808工程安裝線
內部填充有尼龍抗拉絲
經過實測經受150牛頓拉力不斷裂
有效降低線纜銅絲受力
換個光滑外皮吧�。�
一般線纜的外皮為了要柔軟
所使用的ＰＶＣ都帶有一定的阻力
一旦穿管 彎折多 X 距離長
都會造成嚴重的摩擦…甚至導致線皮發燙
而這種阻力即使在穿管拉線前抹上了拉線膏也不見得有幫助
因此＂光滑外被＂是工程固定安裝線的必備特征

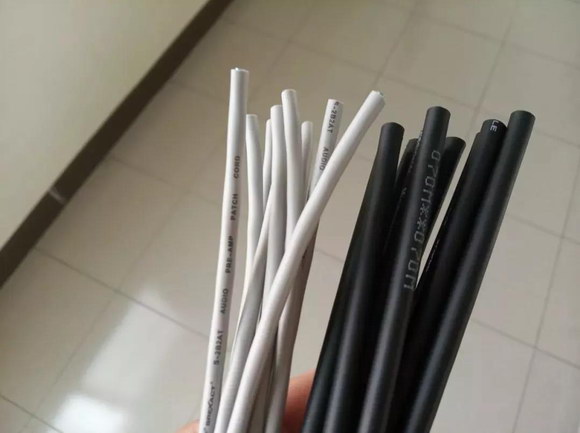

左邊是光滑的工程安裝線線皮光滑但偏硬
右邊是流動用線
屏蔽怎么辦？
信號線由于擔心被干擾因此通常會使用金屬層來做為屏蔽
移動用線為了經常撓曲會使用編織或纏繞作屏蔽
而固定安裝可以用鋁箔+地線作處理
但是還需要考慮到線纜的工頻
如果線纜是低頻的而周遭又有大量的低頻干擾
此時使用有編織的屏蔽
就能較好的的抵御低頻干擾
當然除了消極的屏蔽抵抗之外,
均勻的對絞以吸收是很要緊的
千萬別忘了對絞的重要性!!

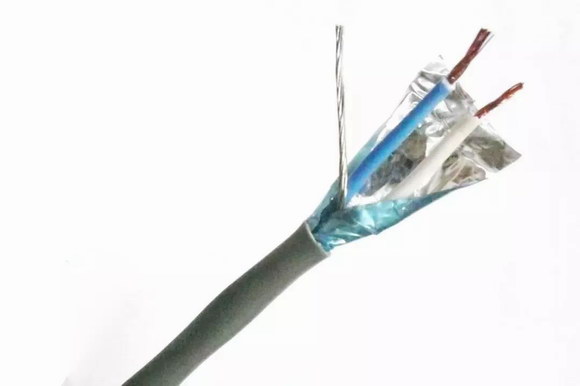

3070101808 鋁箔屏蔽結構
ＥＭＴ管來幫忙
在一些高樓層建筑為了防止火災風險
會要求線纜穿在EMT管當中
此時可以將EMT管視為優良的屏蔽層
而節約不必要的屏蔽層支出

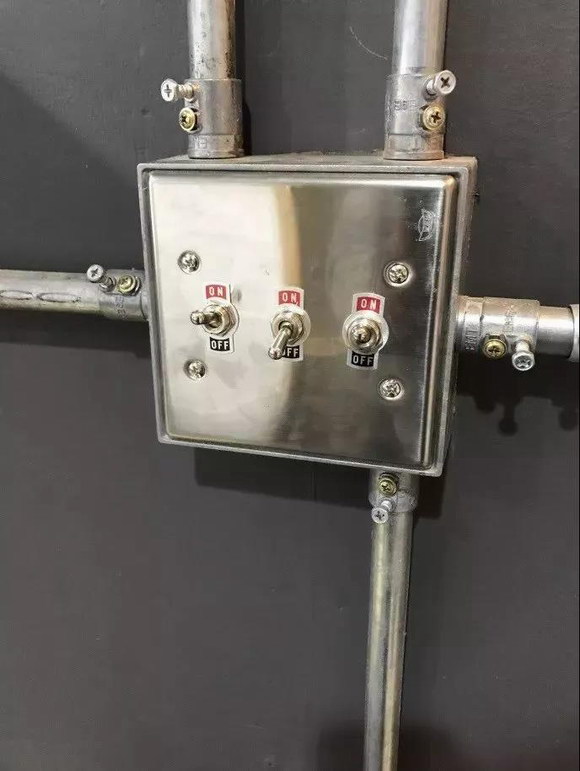

一個EMT管配線的開關盒范例
圖片來自于網絡
安裝實務

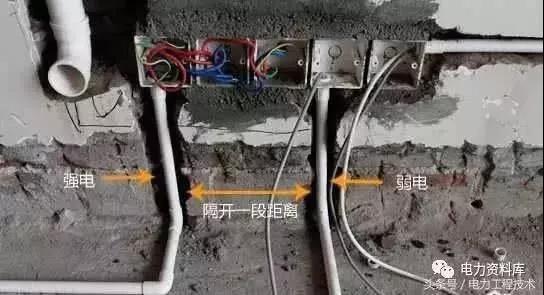

請盡量遠離干擾信號 平行安裝至少保持30CM
干擾信號有這些:
1. 交流電源
2. 使用交流電源做為控制或啟動的弱電設備
3. 使用開關電源的LED 供電線路
盡量遠離干擾信號平行安裝至少保持30CM
圖片來自于網絡
如果您的案場當中無法有效閃避上述干擾
為了以防萬一建議您可以選用下列對策:
正圓填充屏蔽
經過實驗發現如果信號線離干擾很近
那屏蔽層的正圓與否
屏蔽與線對的對稱性將會導致是否能有降低路徑上的THD+N
因此如果案場中有不規范的可能性
那選購正圓填充屏蔽
就是一道令人安心的保險
目前這類商品較少見
如果有需要可以暫時使用3070100098取代
星絞
當遭遇不可預期的外界干擾時星絞可以幫上忙
但是星絞的高頻容易損失
因此如果真要選購務必選用低電容的星絞線
目前這類商品較少見

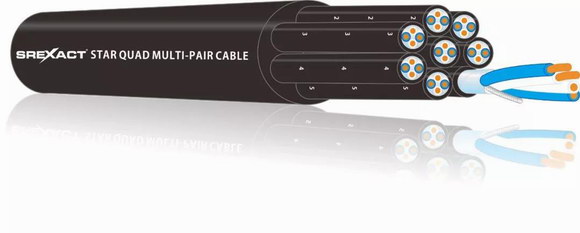

僅能選擇四通道的星絞多蕊纜取代
固定安裝要避免成為走火線
在公共場所安裝
必須考慮到阻燃問題
因為一旦設備著火
無論是信號線或音箱線網絡線都是可燃物
垂直的線纜尤其會引火向上
因此要依照線纜安裝的部位選擇相應的阻燃等級
圖為成束垂直阻燃測試
圖片來自于網絡
相關阻燃標準請參考
全面的討論弱電設備的防火與安全 并討論音頻行業當中的線纜 耐火.阻燃.低煙無鹵是怎么回事? 有甚么差別 怎么選?
配比用得好 省錢效果好
目前音頻行業工程當中為了省錢
經常管內管外都用了軟質的話筒線
這樣的線纜為了省錢通常都具有下列缺點:
無對絞
劣質銅材
PVC 絕緣質量容易拉伸破裂
絕緣強度一般
(可能摻入回收材料 材料中色母是否導電未知從而降低了絕緣性能)
我們要跟各位提倡
“內外用兩種線做好正確搭配可靠又省錢”
這樣就能降低用量最大的份額
從而達到合理省錢

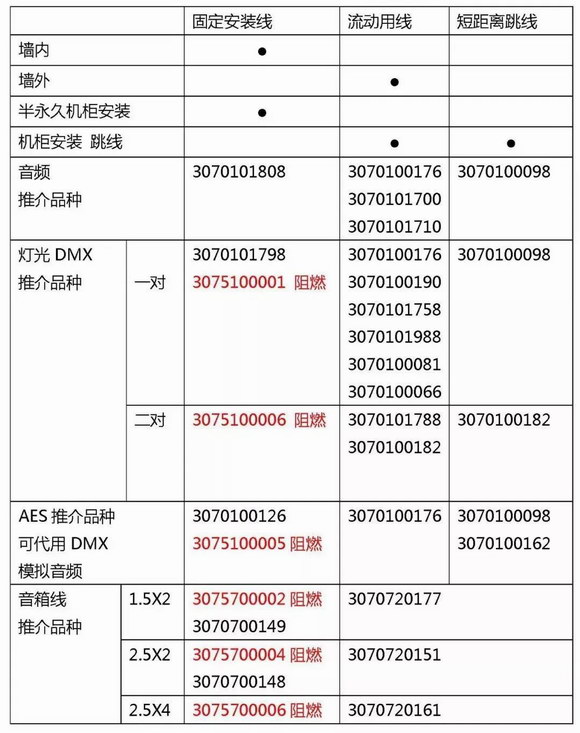

固定安裝線 與 流動用線的用量比例
從3:1 ~10:1 左右
利用物美價廉的固定安裝線
大比例的降低造價
線細可以嗎？
沒問題!!信號線重點在低電容!!
現在的音頻信號傳輸是”低阻發送高阻接收” 線損接近可忽視
但是人耳即使細微的丟失也可聽聞!!!
因此降低線纜的絕緣電容值是最重要的事
產品推介

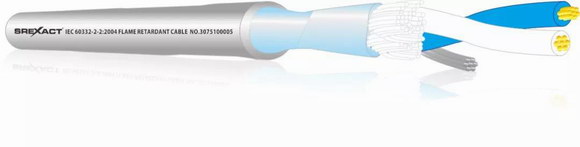

3075100005 多用途固定安裝工程信號線(阻燃)
適合AES/EBUDMX-512 模擬音頻使用
導體直徑24AWG0.22mm2
外徑5.1mm
電容值76.3PF
有抗拉尼龍絲

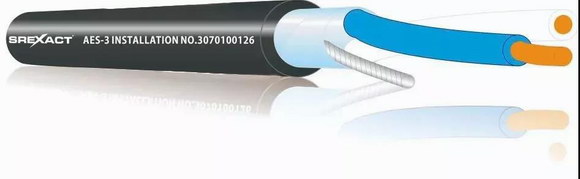

3070100126 多用途固定安裝工程信號線
適合AES/EBUDMX-512 模擬音頻使用
導體直徑25AWG0.157mm2
外徑4.0mm
電容值48PF
有抗拉尼龍絲

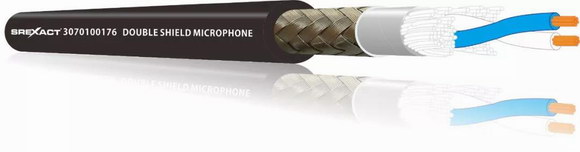

3070100176多用途移動信號線 機外首選
適合AES/EBUDMX-512 模擬音頻使用
導體直徑25AWG0.126mm2
外徑6.0mm
電容值53PF
正圓棉紗填充
厚實外被6mm
機柜跳線

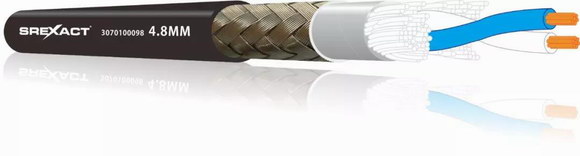

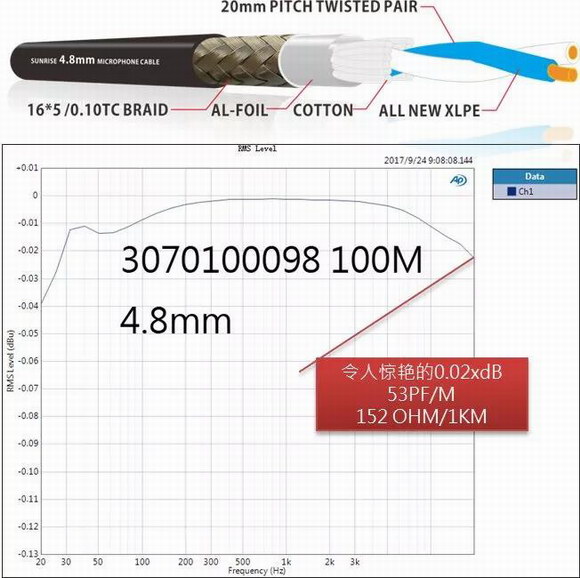

3070100098多用途移動信號線跳線
適合AES/EBUDMX-512 模擬音頻使用
導體直徑25AWG0.126mm2
外徑4.8mm
電容值53PF
正圓棉紗填充
|
