南洋禮堂位于南洋理工大學校園的核心區域，是學校的引以為傲的標志性建筑。禮堂占地面積12,123平方米，可以容納1,729人，共有1,193個池座和534個廊座，適合舉辦演講類的活動，并不是音樂表演的理想場所。整個禮堂的聲學特性也并不均勻一致。

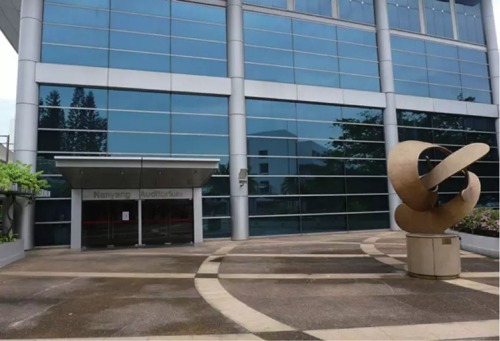

新加坡南洋理工大學大禮堂正門
學校指定對三個主要方面進行改善。在舞臺上的演員需要能夠互相聽到彼此的聲音，同時增強聲音從舞臺向觀眾席輻射的強度，此外整個觀眾席區域的聲學特性需要更加均衡、一致。
雅馬哈（亞洲）公司帶來了其AFC3主動聲場控制技術，這個聲學環境系統是為在保留原有自然的聲學特性基礎上，調整和增強演藝中心、教堂、劇院和音樂廳等空間的建筑聲學特性設計的電子聲學增強系統。該系統使用混合模塊再生成技術與場館內現有的聲學特性相融合。AFC3擁有一個冗余的自動化Dante網絡架構，一個或多個DSP單元，一路或多路功放以及若干揚聲器和若干話筒。一旦安裝完畢，用戶可一鍵改變場館的混響特性。瞬間改變空間聲學環境，帶給演奏者和觀眾適宜的聲音表現。在一些沒有安裝擴聲系統的大型廳堂使用AFC3能夠優化演奏古典音樂的聲學環境，來虛擬小教堂的聲學特性，增強體育場館內觀眾對音樂的反應。

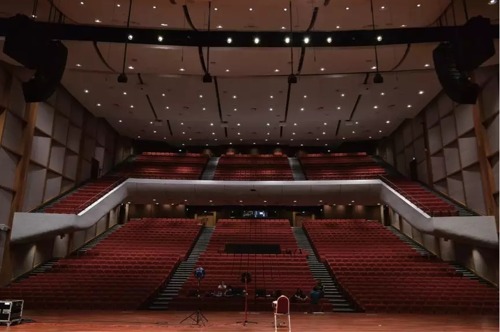

雅馬哈AFC3 技術改變了新加坡南洋理工大學大禮堂的聲學環境
AFC技術是1985年推出的，AFC3是這項技術的第三代，與2012年問世。南洋理工大學的系統通過168個通道的Dante功放來驅動，是繼211通道的東京國際論壇和182通道位于波蘭華沙系統后世界第三大的AFC3系統。雖然雅馬哈（亞洲）已在新加坡安裝過三個AFC的系統，南洋理工大學的這套系統與之相比是最為先進的。
雅馬哈（亞洲）的副總經理Lawr ence Tan說：“由于這項技術已經經歷了三代，因此與最初相比AFC3已經有了很多改善。系統的穩定性表現十分出色。當使用話筒拾取人工混響后就會產生反饋回路，因此穩定性就是非常重要的。在我們的系統中，不需要引入太多的話筒�！�
在AFC混合系統之外，雅馬哈也在舞臺側面和后面使用了Wenger Forte聲罩塔來對聲學擴散進行補償。禮堂的擴聲系統是2010年安裝的Nexo Geo D線陣列系統，依然運轉良好，因此作為Nexo在新加坡的分銷商，雅馬哈對原有的擴聲系統進行了適應新聲學環境的重新調試。這也是雅馬哈AFC與Nexo揚聲器的首次配合。
雅馬哈和 Nexo廠商代表測試中
整個項目的集成，包括設備支持和安裝等工作由Pave System公司中標。雅馬哈（亞洲）的Joseph Foo在工程中與Pave合作，并幫助雅馬哈日本籍工程師和聲學顧問公司Alpha Acoustics進行音頻設計，他繼續介紹說：“我們在項目實施過程中和Pave公司緊密配合，并指導他們的團隊如何搭建并使用AFC 系統�！�
在工程的第一階段，施工團隊使用吸引材料將禮堂的混響時間縮短至1.5到1秒左右，再通過AFC3系統重新生成混響。第二階段則是將AFC系統與現場168只雅馬哈和Nexo的揚聲器有機的聯系起來。為禮堂提供增強的混響聲，早期反射聲，改善挑臺的聲音頻譜質量并為舞臺上的樂手提供聲學補償。安裝完成后，AFC3能夠根據不同類型的演出提供不同風格的聲學特性，同時又能與禮堂自然的聲學特性相融合。也可以以極高的性價比提供給最終用戶一套操作簡便的版本。
在禮堂主廳內一共含著了46只雅馬哈VXC6W 6.5英寸以及42只雅馬哈VXC8W 8英寸吸頂揚聲器，在挑臺區域上方安裝了18只雅馬哈VXC6W和10只VXS5W 5.25英寸界面揚聲器，在挑臺區域下方則另外安裝了46只VXC6W和12只VXS5W用于補償。這些揚聲器一起組成了觀眾區域的人工混響系統。
8只Nexo PS8揚聲器與4只Nexo LS18低頻揚聲器，加上舞臺上的6只PS8被用來組成早期反射系統。此外，在舞臺上于近期安裝的22只Nexo ID24i揚聲器被用作舞臺的電子混響系統。

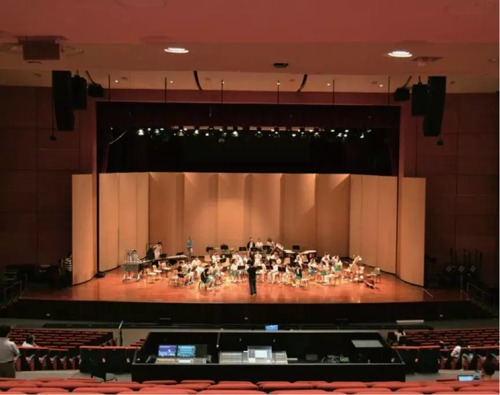

已經投入使用的大禮堂
每只揚聲器都有專屬的功放推動，這樣才能夠?qū)ζ溥M行單獨的延時調整和其他處理。因此需要168路通道的雅馬哈和Nexo Dante功放，這些功放具體數量為：5臺雅馬哈XMV8280-D、一臺雅馬哈XMV4280-D、10臺雅馬哈XMV8140-D、一臺雅馬哈XMV4140-D、10臺Nexo NXAMP4x1C、一臺裝有NXDT104 Dante網絡卡的Nexo NXAMP4x4C功放和10臺裝有NXDT104 Dante網絡卡的Nexo NXAMP4x1C功放。
七臺具有FIR處理功能的AFC3核心DSP處理器是整套系統的心臟，使用 Dante網絡卡進行信號路由，其他附屬設備還包括兩臺雅馬哈ICP1智能控制面板、Crestron Wi-Fi遙控器以及Audix和鐵三角的話筒。
Tan先生介紹說：“每個通道在空間中都有不同的表現，因此我們能夠在系統中建立一個十分穩定的反饋回路�！�
所謂禮堂聲學改建工程的一部分，新的FOH擴聲位也被移動到了禮堂的中心區域，有些時候甚至可以代替一樓后方玻璃窗內的控制室。繼續沿用禮堂中配備的雅馬哈M7CL-48數字調音臺。
舞臺上安裝了一個Wenger聲學罩，根據演員的數量可以進行參數調整。Tan先生說：“這是必要的，因為舞臺區域很空曠，層高很高。如果進行聲學樂器演出，聲音會在向上傳播的過程中損失掉，因此在舞臺上方必須安裝聲學罩來對聲能進行反射，讓觀眾區得到充足的聲能覆蓋。由于舞臺上沒有安裝反射板，因此使用了Nexo ID24i和PS8揚聲器組成的電子聲學罩來為臺上的樂手提供早期反射聲�！�
Pave System的施工時間是2017年5月份學校暑假期間，日程很緊張。Pave System的經營總監Jeffrey Lim對安裝工作很滿意，他介紹說：“我們只有53天的時間，要完成所有合約上規定的內容，完成整個搭建工作，要讓禮堂趕上七月初舉行的國家教育教師授銜儀式以及隨后舉行的南洋理工大學畢業典禮。我們必須在之前有充足的計劃時間，以確保所有的服務在恰當?shù)臅r候進場，這對于工程按期按量完成是非常關鍵的�！�
這些工作包括設置聲學處理材料、安裝面板、安裝Wenger聲學罩、安裝揚聲器、布線等等�！拔覀冃枰獙⒍Y堂分區，如果有人在上層工作，其他人則可以在下層工作，互補影響，之后再交換過來�！盠im先生回憶說：“在五月正式進場后，大約有20名Pave的工作人員在現場工作，最多的時候有30-40名工人同時施工�！�
Pave的另一項重要工作就是在吸頂揚聲器安裝之前搭建一個假天花板。在主要工作開始之前就要安裝調整到位。Lim先生介紹說：“在開始施工之前，我們邀請了另外一個顧問公司來測試場地的聲學特性并進行準備。”
在AFC3系統安裝完成之后，來自日本的雅馬哈工程師到場負責調試，時間大約為一周。同時，來自法國的工程經理Val Gilbert則負責對已有的Nexo Geo D線陣列系統進行重新調校。
在安裝AFC3系統后，南洋理工大學禮堂能夠舉辦更多種類的活動，特別是古典音樂會之類的演出。Tan先生說：“這座禮堂的用途現在更加靈活，更加多樣化了。AFC3會在諸如交響樂、鋼琴、合唱等演出中大放異彩。其他的電聲演出則由Nexo Geo D線陣列系統負責，屆時AFC3系統將會關閉。”
AFC3技術同樣會應用于改善在禮堂中舉辦的學術研討會和演講的聲學環境中。雅馬哈（亞洲）ASEAN PA業務部的主任Chihaya ‘Chick’ Hirai說：“我們的技術能夠在多功能廳堂中增強自然聲，就像南洋理工大學禮堂這樣。AFC3可以適應任何的應用場景，比如演講不需要很多混響而古典音樂需要。這就是為什么AFC3十分適用于多功能廳堂的原因�！�
Shinichi Sahara、Joseph Foo、Kheng Ying、Lou Garcia、Takayuki Watanabe、Dai Hashimoto 和Aloysius Tang 在禮堂合影
有什么應用案例能比新加坡最著名的禮堂的案例更有說服力呢？
|
