1、概述
環保節能：會議全過程實現真正的無紙化，節約能源，助力環境保護。這個會議相比傳統的會議模式更加的人性化，而且無紙化不僅能節約資源而且能提高會議的效率。
會議效率高：集成、優化，將傳統的會議系統模式都融為一體，實現信號的互聯互通，提高會議效率。
保密措施嚴格：無紙化會議系統相比以前的紙張會議更加的保密，不會讓重要的會議內容流傳出去，確保會議安全。
會議的成本降低：無紙化的會議系統 ，無須印制資料，即時糾錯修改，減少會議籌備時間，節約會務成本，提高了效率。
實施起來方便：設計相比以前的來說更加的人性化，而且掌握起來很方便，只需要很簡單的培訓就能夠掌握。安裝使用快捷方便，簡單培訓，即可掌握。
管理方便：在會議前、會議中、會議結束后的有序管理，使會務組織工作層次分明，一目了然。
很強的的適用性：能夠提供升級的可能，更多的新的功能都能在系統上面顯示出來。
2、系統功能
桌面終端功能要求
1、視頻會議討論功能；可以同步控制攝像機，自動跟蹤拍攝發言話筒，并實時傳送到會議室顯示系統及桌面終端顯示屏；
2、支持會議簽到功能，能夠?qū)崿F(xiàn)參會人員電子簽到、統計會議出席情況，并且簽到數據可實時傳送到會議室顯示系統及桌面終端顯示屏，簽到數據后臺統一控制；
3、支持會議文件同步閱讀；會議結束后，所有資料均可刪除；
4、支持表決功能；對議題表決支持贊成、反對、棄權。表決結果實時傳送到會議室顯示系統及桌面終端顯示屏，顯示投票統計結果，并保存和存檔；
5、支持終端一鍵同屏；會議室顯示系統及桌面終端顯示屏同步同屏顯示，進行討論；
6、支持會議主席機功能，會議主持人具備控制會議現場的管理權限。如強制同步、停止會議發言、進行簽到、表決等；
7、支持會議交流功能；支持內部交流，可以進行會議交流；
8、支持會議中服務功能；預設茶水、筆、服務員等，也可以自定義呼叫。
管理軟件與系統主機功能：
1、支持window7/XP操作系統安裝，一鍵完成各個功能模塊安裝；
2、支持多會議模式功能；一次可以設置多個會議模式，包括參會人員、會議信息、會議文件等。；
3、一鍵切換下場會議，瞬間更新
4、支持遠程參加會議流程（需外置設備），可以實現無人值守；
5、支持會議集控功能；內置三進一出視頻矩陣，自動切換音視頻源，實時顯示到會議室顯示系統及桌面終端顯示屏，可以統一控制信號的交互；
6、支持集中簽到，并且畫面到大屏幕顯示簽到實時情況與數據，支持集中表決，表決結果畫面實時到會議室顯示系統及桌面終端顯示屏；
7、支持對桌面終端的集中開關機時檢查連接狀態等檢測；
8、支持會議交流功能；支持系統通知群發；
3、系統設備介紹

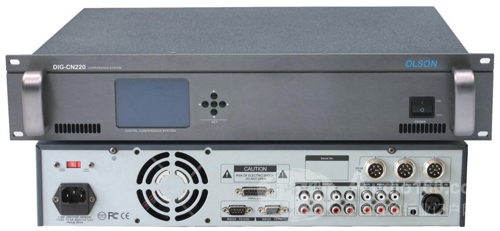

3.1 DIG-CN220系統主機：
OLSON DIG-CN220主機是利用OLSON具有自主知識產權的數字傳輸和控制技術，將全數字音視頻技術全面地引入到多媒體會議系統中，把先進的數字技術和音頻技術充分地結合起來，以完成全面控制和管理整個會議進程。
OLSON會議系統不僅具有質量穩定可靠、數據安全準確、操作簡單適用、系統維護簡單方便等優點，還具有良好的可擴展性，能夠和中央控制系統實現完美的無縫連接。系統主要適用于中小型會議工程，可實現數字表決系統、視頻跟蹤系統、數字討論系統、數字會議系統等。
• 標準掛載桌面終端數量：主機標配3個端口，單路可連接8個會議桌面終端，系統最多可掛載128個桌面終端，且最遠線路長度可高達100米
• 帶數字錄音功能
• 可以靈活支持自動討論會議模式、視頻跟蹤會議模式
• 配有三進一出視頻矩陣，可直接控制最多三個會議攝像機，完成視頻會議功能
• 多種輸入輸出接口主輸入、卡座輸入和前置輸出、輔助輸出接口
• 內置DSP自適應音頻處理器,可以最大可能的抑制聲回輸
• 標準安全的全球?qū)掚娫丛O(shè)計100--230V交流供電,機內采用大功率開關變壓器，功率充足
• 電源除了可滿足本機使用之外，還可以供給桌面終端使用，其輸出電壓為24伏直流電源，屬安全電壓范圍，確保與會者的使用安全

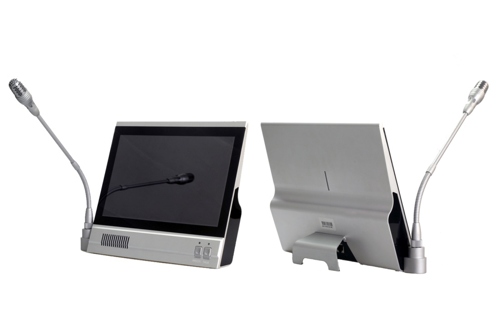

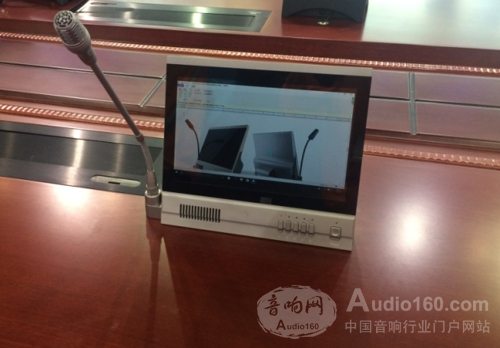

3.2 DIG-CN222桌面終端：
DIG-CN222是OLSON充分發揮人體工程學理念、高強度一體成型鋁合金機身搭配真彩大顯屏、新穎的光引導（LIGHT GUIDE）顯示。優雅大方及不失莊重的設計，方便、直觀的操作是技術與美學的完美結合。創新的專業音頻線路，具有處理高聲壓的能力，全平衡設計和獨有的屏蔽技術，在遠距離的傳輸中，可大大減少手機等RF信號的干擾.面板上設有10.1的IPS高清顯示屏，可以及時的各種高清視頻，文件，圖片，具有高可靠性，OLSON獨有的DSP音頻核心專利技術，防手機及RF信號干擾適合各種會議場合，支持表決功能，在管理的配合下，可以進行議題表決，民主評議，選舉等多種形式的3到5鍵表決。實現會議報到、發言，表決和自動攝像跟蹤功能；討論單元帶有內置揚聲器、耳機插孔和音量調節開關，可選擇揚聲器或耳機收聽會議發言，并可以對音量大小進行調節；可同時開啟主席和VIP以外的任意1-6個話筒；可通過軟件設置多個VIP單元；內置讀卡器，可支持同聲傳譯。
• 固定的帶鎖緊插拔式咪桿設計.
• 高靈敏度咪芯設計,拾音距離可達50cm.
• 專利背面指示燈設計，指示發言狀態
• 支持多支主席同時在線.
• 話筒可以通過管理軟件設置VIP話筒功能，讓使用更靈活多樣，滿足高端需求，
• 內置2W高保真喇叭
• 配有一個3.5耳機接口
• 具有表決功能，配合管理軟件，可以支持3至5鍵表決
• 長距離傳輸對音質不會有任何影響.
• “線形手拉手”網線連接，系統連接更方便，更可靠
• 超強的抗手機RF干擾性
• 具有主席優先鍵功能，可以關閉正在發言的代表單元。
• 可以支持軟件，并可以通過232接口與其他中央控制設備連接，實現集中控制
• 話筒帶有10.1寸IPS高清顯示屏，可以顯示各種高清視頻，文件，圖片，
• 獨有創新的自我檢測功能，配合軟件，可自動完成設備自檢，讓會議前準備測試工作更 簡單，會議進行更可靠

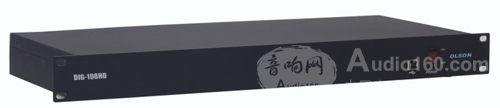

3.3一進八出網線高清傳輸分配器DIG-108HD
專用的HDMI轉網線高清視頻轉換分配主機，可以把最高1080P的視頻信號無損的轉為網線信號，用于做遠距離傳輸，并且支持8路輸出，支持最大2層級聯，可以把HDMI高清視頻信號無損的分配到各種顯示終端（終端需要網線轉HDMI的轉化器），最大支持設備為64臺終端，如需要更多，可以采用與HDMI分配器配套使用，最多可以支持512個視頻終端．
推薦網線： 六類雙絞網線（CAT6），不屏蔽（標準IEE-5688接線方法）
產品版本： HDMI 1.3版，兼容HDCP 1.2，DVI 1.0規范
支持分辨率： 1080P@60hz，支持3D
寬帶頻率： 25MHz-225MHz
數據傳輸速率： 6.75Gbps
支持色深： 24/30/36bit
電源保護： 寬電壓設計 5-12V供電
HDMI輸入與輸出支持音頻格式： DTS-HD/Dolby-trueHD/LPCM7.1。
DTS-Dolby-AC3/DSD應用于長距離高清視頻信號傳輸項目等

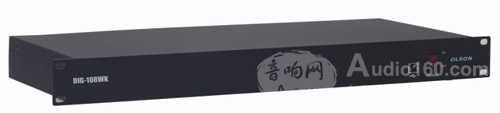

3.4一進八出網口中繼器DIG-108WK
高清網絡信號放大分配器，配合HDMI網線高清分配主機來實現多個終端的視頻傳輸，單臺最大支持8路輸出，最大支持2級級聯，

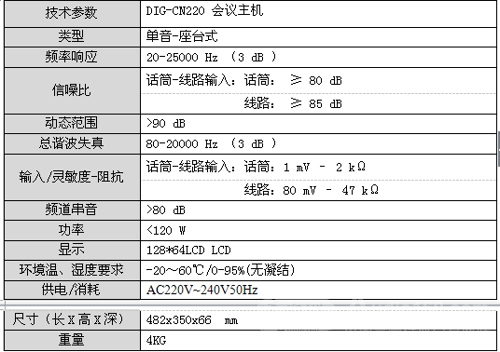

4.主要設備技術參數

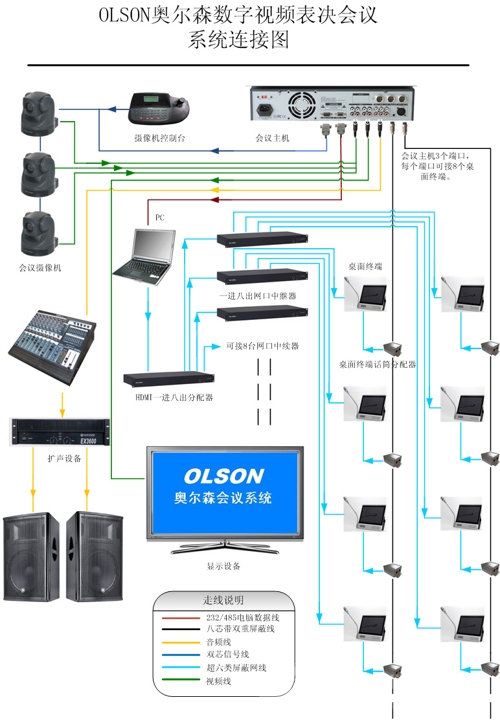

5.系統連接圖
|
