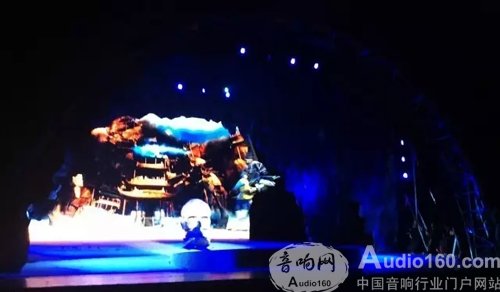

5月28日到29日，由十月文化獨家授權，至樂匯根據2015最火爆國產動畫同名電影改編、精心打造的大型魔幻舞臺劇《大圣歸來》在北京北展劇場濃情預演，奧雷國際為舞臺劇整體音響系統設計提供鼎力支持，助力精彩魔幻演出。
大型魔幻舞臺劇《大圣歸來》，是一部耗資超過千萬元的舞臺巨制，是截至目前中國舞臺劇史上投入最大、歷時時間最長的項目，首次將充滿了魔幻、動作元素的“大圣”這個超級IP英雄動畫形象搬上戲劇舞臺，這在全國尚屬首例。
大型魔幻舞臺劇《大圣歸來》在表演中匯集、融合了戲曲、武術、雜技、魔術、舞蹈等多種藝術形式，同時全方位運用了全息投影、3D舞美、多感官體驗、智能機器人等聲光影多種尖端技術打造出前所未有的絢麗舞臺，這既是舞臺劇史上的全新嘗試，也是中國原創商業戲劇的一次重要探索！

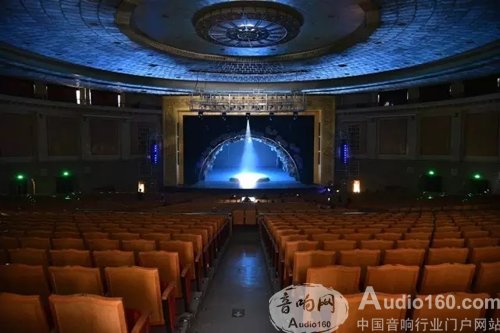

本次大型魔幻舞臺劇《大圣歸來》的預演場地是位于北京展覽館的北展劇場。北展劇場設有2700多個座席，共計43排座席，觀演大廳是直徑62米的圓形場地，四周木制墻面呈弧形。舞臺臺口位置距離最后一排觀眾席距離達45米左右，加以弧形的內墻設計，給音響設計帶來較大難度。

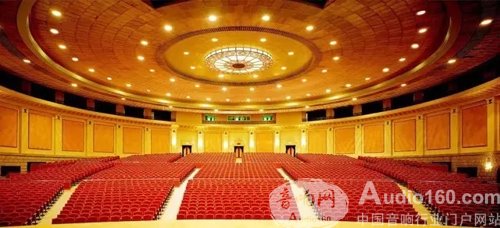

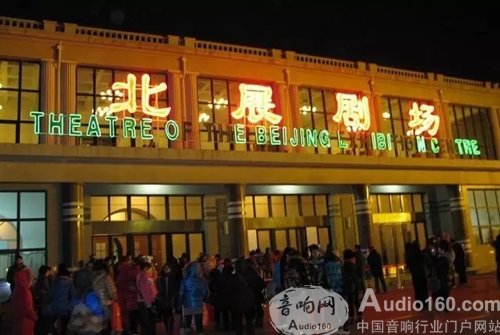

北展劇場 ▲

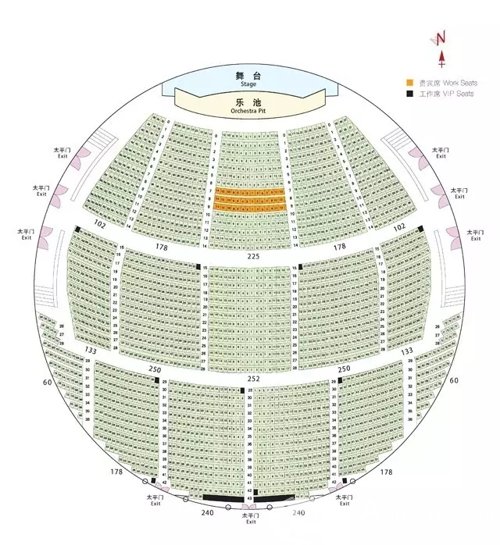

北展劇場座位分布圖 ▲
難度一：超遠距離覆蓋
在國際上，通常劇場的建設標準是控制在33米以內，但北展劇場是北京最大的劇場劇院，也是一座1954年興建的擁有60余年悠久歷史的劇場，已經基本可以算是一座古董型劇院。
難度二：“可怕”的弧形建筑
“聲聚焦”是指凹面對聲波形成集中反射，使反射聲聚焦于某個區域，造成聲音在該區域特別響的現象。
聲反射遵從反射定律，而入射聲波碰到反射體是凹形表面時，反射聲則會集中在一起，形成聲聚焦，這與光聚焦類似。聲聚造成聲能過分集中，使聲能匯聚點的聲音嘈雜，而其他區域聽音條件變差，擴大了聲場不均勻度，嚴重影響聽眾的聽音條件。
典型的聲聚焦示意圖 ▲
這樣的場地條件和不利因素對于音響系統設計師來說，確實有不小難度！ 但是奧雷國際在拿到這樣的系統設計需求的時候，并沒有膽怯！
奧雷國際技術總監裴宇洲先生帶領奧雷國際技術團隊與大型魔幻舞臺劇《大圣歸來》音響總監郭心佳老師團隊攜手打造本次演出整體音響系統，確保呈現最佳音響效果！
大圣歸來》音響總監郭心佳老師（后）與奧雷裴總 ▲
《裴總表示，他在北展劇場的各類型演出經驗已經不下20場，這些難點都可以通過音箱布置設計、優化、調試來解決。
那如何解決這些難題的呢？
主擴聲全頻音響部分，選用Audiocenter奧雷K-LA210-DSP雙10寸有源線性陣列揚聲器作為左右（LR）聲道的主擴聲系統。
經過軟件計算和角度分析，舞臺兩邊各吊掛8只K-LA210-DSP有源線陣列揚聲器，線陣列吊掛架高度設計在8.5米位置，這樣組成的線陣列系統最高位置的3只陣列全部0度連接，可覆蓋劇場最后區位置，向下依次調整連接角度，以滿足從最前區觀眾席位置到最后一排觀眾席位置的準確覆蓋。
值得注意的是，設計的核心要點是：線陣列揚聲器必須避開最后面區域的弧形墻面，以避開聲聚焦的干擾，保障劇場內各區域位置，沒有不利的疊加產生。

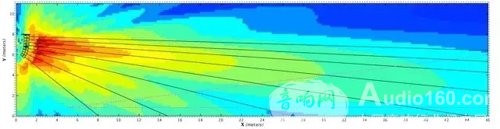

模擬覆蓋示意圖 ▼
通過軟件設計驗證和現場調試后的最終測試，奧雷技術團隊得到了非常可觀的結果：左右聲道對稱的Audiocenter奧雷K-LA210-DSP雙10寸有源線性陣列揚聲器系統滿足了左右（LR）聲道的全場覆蓋，場地的平均最大聲壓級可以達到103dB，且不均勻度控制在了6dB以內。

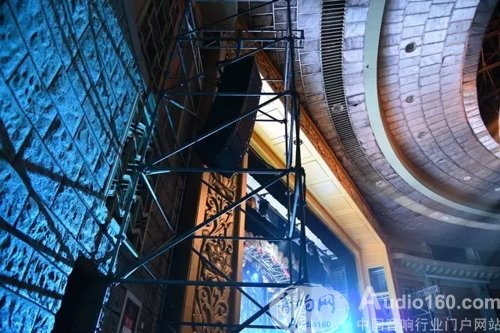

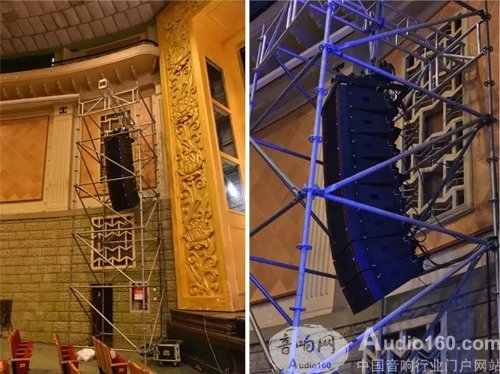

場地最終吊掛圖 ▼
接下來，再看看奧雷技術團隊對超低頻系統的設計。
由于舞臺區域兩側不允許安裝超低頻揚聲器系統設備，考慮到吊掛架下方安裝堆疊會帶來左右覆蓋不均勻的問題，最終奧雷技術團隊權衡利弊，選擇了舞臺下方中心區域水平陣列型擺放超低頻的形式。由于北展劇場的寬度極大，達到了近50米距離，奧雷技術團隊在超低頻擺放的時候，結合舞臺臺口弧形的位置，并加以微延時調整，達到了50米范圍寬度的擴散聲場設計。
超低頻系統，選用的是Audiocenter奧雷SW218雙18寸超低頻揚聲器。

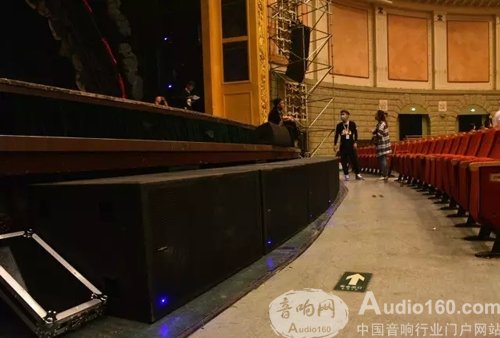

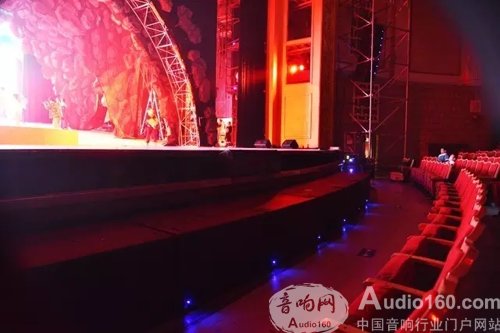

8只超低頻揚聲器臺口下水平陣列擺放，每2只一個信號，共計4組信號輸入。注意——是中間2個一組信號，依次向兩側排列信號的模式，從里到外構成了4組信號輸入。也就是把超低頻通過處理器調整，做成了心形的覆蓋，滿足了場地區域的所有位置觀眾席的低頻覆蓋和震撼效果。
如果說了這么多，你迷糊了沒關系，因為小編也迷糊�。∠旅婵匆粡垐D，可以表示低頻設計的核心理念和實現方法。

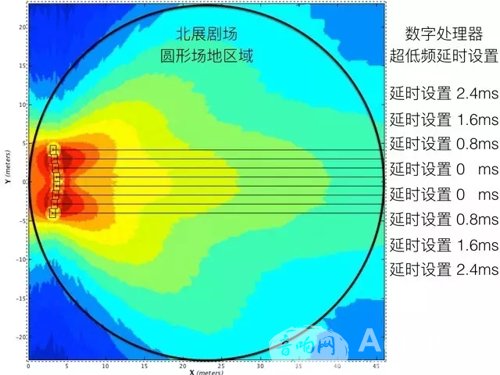

超低頻覆蓋示意圖 ▼
注意！這不是什么神奇的魔術，這是音頻系統科學的設計理念和掌握了科學的音頻基礎理論知識加以實踐結合總結出的滿足于場地需求的設計方法。
搞定了左右（LR）主擴聲道系統全頻和超低頻（Sub）系統部分，再來看看最最重要的VIP觀眾區的設計。

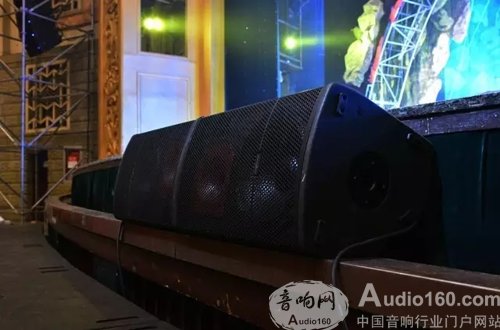

由于場地條件所限（注意，這是個老劇場），舞臺臺口正上方的中心區域是無法吊掛的，沒有任何可以使用的吊點。所以只能在臺口擺放的超低頻揚聲器的中間位置擺放2只Audiocenter奧雷PF12+單12寸2分頻全頻揚聲器，作為本次擴聲系統的中央聲道揚聲器系統，以保證最前區的VIP區域的左中右（LCR）的三聲道覆蓋。
畢竟是VIP區域，不能愧對了VIP區域坐席的價位和體驗嘛！如圖示：

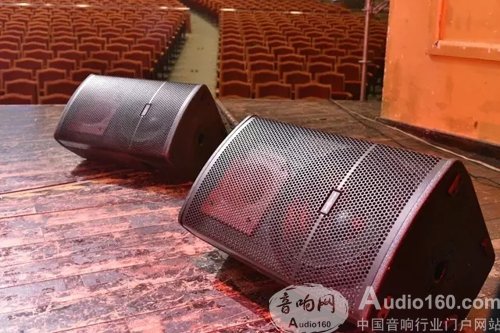

舞臺返送部分，由于考慮是舞臺劇，所以奧雷技術團隊選擇在舞臺內部兩側隱蔽設置安裝8只與臺唇中央聲道相同的Audiocenter奧雷PF12+單12寸2分頻全頻揚聲器，作為舞臺返送揚聲器系統。
本次音響系統設計，奧雷技術總監裴宇洲先生表示，心里還是有些許遺憾的：首先，中央聲道系統的無法吊掛，導致了完美的三聲道系統，只能服務于最前排的VIP區域，全場大部分觀眾，只能感受到左右雙聲道立體聲效。其次，三聲道就夠了嗎？那就大錯特錯了！我們要做最好的劇目音響系統呈現，不可能只局限于三聲道！奧雷全新打造的多聲道系統，正在緊鑼密鼓籌備當中，即將面世，我們要的不是基礎的擴聲，而是“真正服務于劇目演出的、大型多聲道效果聲的、震撼的、有表現力的、藝術音響系統”而不僅僅是擴聲這么簡單！比起擴聲，奧雷更懂藝術和客戶需求！

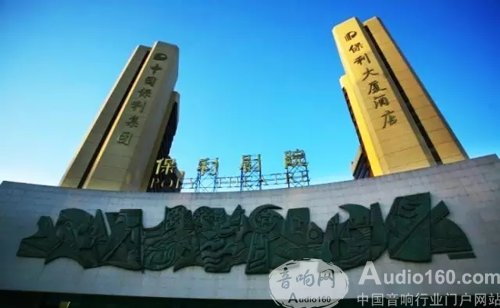

此次《大圣歸來》北展劇場演出只是預演，真正的全國巡演即將啟航！《大圣歸來》將從北京保利劇院開始，拉開為期三年的全國巡演序幕，也許哪一天就會巡演到您所在的城市哦！奧雷音響也期待朋友們蒞臨，我們一起擺脫枯燥的擴聲設計，一起玩好玩的音響創意設計吧！
《大圣歸來》大幕開啟，后續巡演，精彩將會持續推送。
|
