接線和接插件種類較多，下面我們把常見的線材與接插件種類作一下簡單介紹：

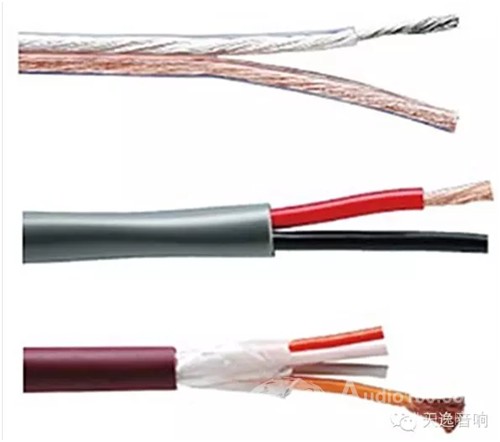

各種線材簡介：

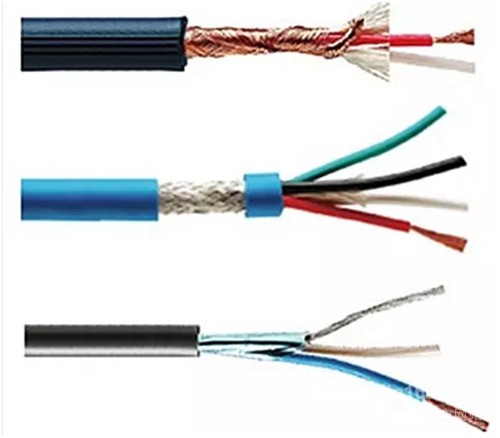

1、 專業音頻線：
現在音頻線有兩芯、三芯、四芯、五芯等，這種線由于屏蔽效果好，可以用來傳輸高質量的音頻信號；現在較專業的話筒一般使用三芯以上的線材，這種線材抗干擾能力強，可以做遠距離傳送。當然這種線材也可以傳送其它信號，如傳送電腦燈的DMX512控制信號
2、專業音箱線：
在專業音響系統的功放和音箱連接中，音箱線的電阻應該盡量低，選用粗、短一些的線材及合理的布線。音箱線常見的有多芯、50芯、100芯、200芯等雙層護套線，俗稱金銀線；還有用于室內的固定音箱線和移動音箱線纜。

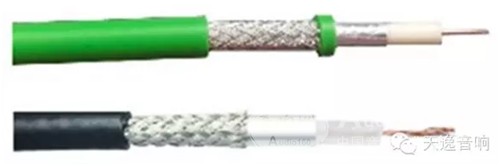

3、 同軸電纜線：
一般用在視頻方面，也有一些音頻線，由于這種線材抗干擾能力較差，再加上設計時就不是主要用來傳輸音頻信號的，因此不適合做長距離的音頻信號傳輸。

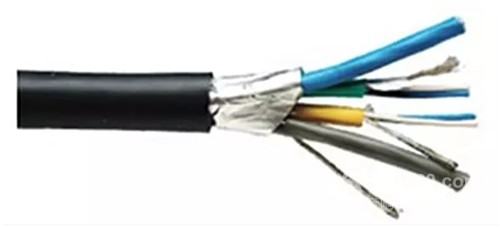

4、 集中式電纜線∶
就是多條訊號線包裹在同一個保護管內，一般是連接系統內部使用，以減少獨立線材的數量�，F(xiàn)在也用在諸如電視轉播車、地下預埋和其它特殊方面。這種線一般是有專業廠家加工好的，質量上較有保障。

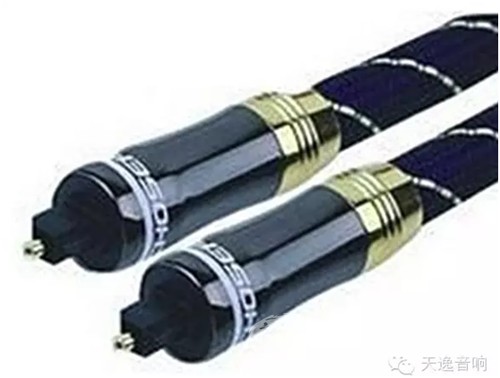

5、 光纖：
許多 CD 或 MD 等錄放音器材上常使用的傳輸線材，它傳送的是數碼信號。 隨著數字化的普及，光纖在音響系統里的運用會越來越多.

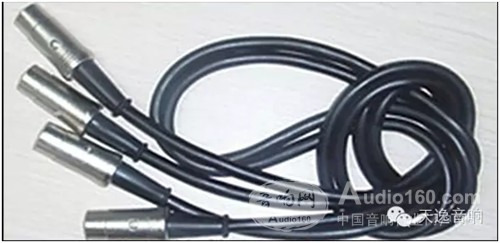

6、 MIDI 線∶通常為五芯線，
傳送有關 MIDI 的信息，現在大多數使用在鍵盤、效果器等設備上。
關于高保真音響專用的發燒信號線：
音響信號線是模擬音頻信號從音源到功放傳輸中絕對不可或缺的重要一環，這些信號線根據音響器材使用的場合不同，功放的電路設計不同，又分為平衡傳輸線和非平衡傳輸線之分，你知道它們的作用和區分嗎？
非平衡傳輸線：
非平衡傳輸是一種普及率極高的模擬音頻信號線，從音源CD機到前級放大器，再到后級功放，都離不開它的連接傳輸，因?yàn)樗慕泳�插頭類似含苞待放的蓮花，故而發燒友們將之俗稱為蓮花端子線（如圖）。蓮花端子信號線為兩芯結構，中間那根芯為信號+傳遞芯，外圍那根芯為信號地芯，并且這根地芯和電路板的接地點以及音頻信號的負極是聯通的，以保證信號的傳遞和對外界干擾的屏蔽！因此非平衡又叫單端輸入或單端輸出。一個信號端和一個參考端（地）。

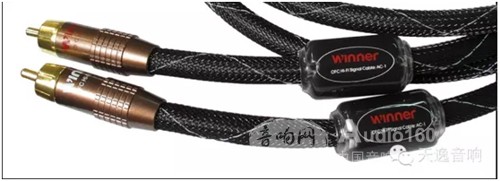

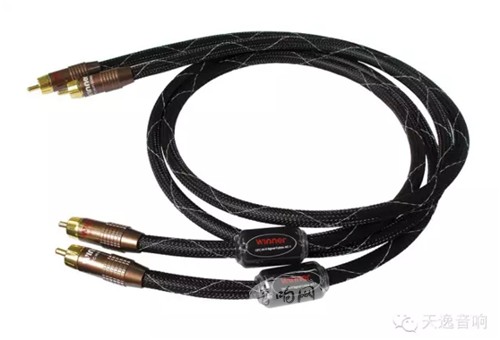

這是天逸設計生產的AC-1（銀環蛇系列） 提純度為99.999%的無氧銅發燒級（非平衡）信號線
平衡傳輸信號線：
平衡傳輸信號線是一種結構相對復雜的三芯音頻模擬信號傳輸線，這是一種傳遞過程中抗干擾能力極強的專業的信號線，業內人士都管他叫“卡儂頭信號線”一般都是用在高檔音響中音源到功放的傳遞中，或是要求傳輸損耗更小、傳遞信號更加可靠的專業演出場合。平衡傳輸信號線采用三端平衡傳輸（如圖2），接線端為：一地（屏蔽層）、二正（信號熱端）、三負（信號冷端），因此平衡線又叫雙端輸入或雙端輸出。兩個信號端其中一個正向另一個反向。還有就是公共"地"。

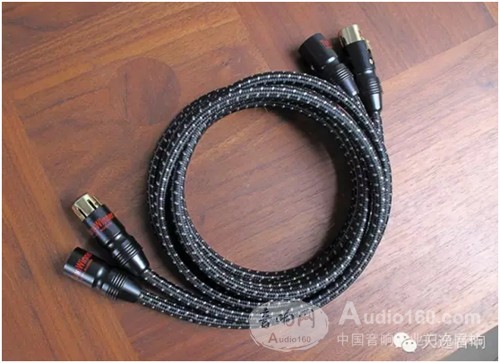

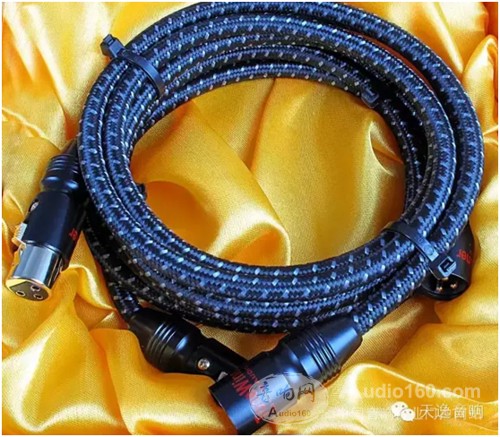

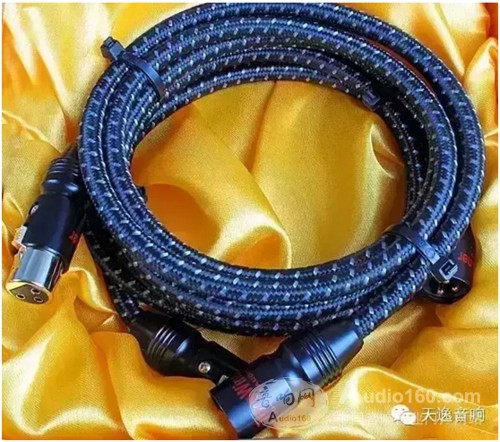

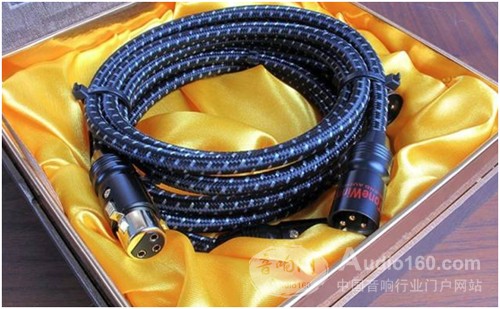

這是天逸設計生產的PX-1（金環蛇系列） 提純度為99.9999%的單晶無氧銅高檔發燒級平衡傳輸信號線
選擇平衡傳輸信號線還是選擇非平衡傳輸信號線？取決于您的功放電路的電路形式，單端輸入大多為非平衡電路，可直接選擇非平衡傳輸信號線，即蓮花端子線；而對于平衡電路的功放，這最好選平衡傳輸信號線。
平衡式傳輸中有兩條信號線 在傳輸過程中被引入的噪音信號一致 在平衡接口上做反相就可以抵消掉這種引入的噪音 所以可以保證聲音的保真和信噪比 ， 而非平衡傳輸只有一條信號線 在遠距離或有干擾的傳輸中會噪音會隨信號一直傳輸?shù)浇涌诙?， 所以沒有辦法信噪比一定會下降，平衡接法抗干擾能力強， 傳輸損失小 ，距離長信噪比損失小。
相對而言，非平衡線容易受干擾 ，平衡和非平衡接口也可以對接的，非平衡的地線和冷線接在冷線端，熱線接熱線，一樣的可以使用，只是抗干擾差一些。
一般來說，平衡線價格較貴，所使用的場合都是具備平衡端子和平衡放大電路的高檔功放或要求較高的專業功放場合.
|
