中國大連體育中心體育場建成，天博國際有限公司（Top Plot）與Nexo鼎力加盟。
大連市位于中國東北的遼寧省，是2013年第12屆全國運動會的舉辦城市之一，為此，政府投資興建了一座現代化高水準的體育場——大連體育中心體育場。分銷商天博國際有限公司北京辦事處的經理王海文已經同本次工程的音頻設備合同商大連華祥電子工程公司有過合作。在這次工程中，天博公司被合同商推薦給工程總監，負責系統搭建。除了主體育場以外，大連體育中心體育場還包含了幾個規模較小的副場，用來舉辦其他項目的比賽。
工程的預選工作十分嚴格，包括聲學設計、技術指標、國際參考標準、系統成本及品牌支持等多個方面。在預選階段，Top Plot（天博）得到了Nexo亞洲分公司的支持和建議，Nexo在系統設計完成時還進行了回顧檢查，以保證提交的系統設計方案是完善的。
Nexo亞洲分公司的銷售經理Nicolas Kirsch說：天博北京團隊總是能設計出性價比驚人的方案。他們設計的系統簡潔經濟，最大限度的優化了我們的NXAMP 4x4功放平臺，在每個正確的位置都恰如其分的選擇了設備的尺寸和型號，以獲得足夠的聲壓級和語音清晰度。我們要向他們的出色工作脫帽致敬。”
接下來，Nexo的工作人員參與了拍攝、采訪、會議和訪問等諸多環節�！霸谥袊孟逻@樣的工程是一個漫長而艱巨的過程，你需要在每個環節都做到最好�！� Kirsch先生說道。最終，在參考了性價比因素和法蘭西體育場這樣的工程案例之后，主體育場、網球場和棒球場選擇了Nexo作為擴聲系統。大連體育中心體育場準備使用和法蘭西體育場一樣的Geo系統。
Kirsch先生說：“工程的合同商是一家非常精明的工程公司，他們對Nexo的產品非常尊重并且對我們的方案也很滿意。由于是一項設計安裝工程，因此并沒有特別嚴格的條框�？蛻粝Ｍ度胱钌俚馁Y金來獲得盡可能出色的效果。顯然，場館的用途已經進行了評估和調整。主體育場不僅僅是中超大連隊的主場，還將舉辦大型的文化活動或其他的國際性活動。因此，我們就要對系統的聲壓級、覆蓋范圍和語音清晰度有一些特殊要求。由于網球場和棒球場的用途相對單一，因此在聲壓級和音樂性等方面的要求會寬松一些，但是會更加強調對語音清晰度的要求。”

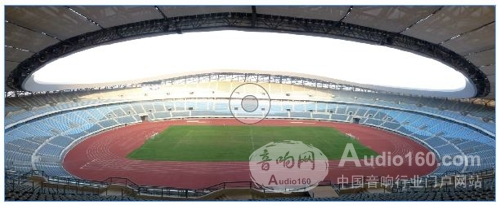

可容納60，000名觀眾的主體育場在全運會時要承辦田徑比賽和足球比賽，同時也是中超球隊大連實德隊的主場。天博在這座體育場中使用了Geo 12線陣列揚聲器系統作為主擴聲系統。主體育場的外沿由2，745塊ETFE膜材料制作的空氣枕組成，顏色可以變化，是大連體育中心場館群最具標志性的建筑。
體育場內，使用了18組Nexo Geo S12線陣列揚聲器，覆蓋了全部觀眾席，兩組線陣列之間相隔30-35米，每組輔以三只Geo S1210和三只GEO S1230揚聲器。12只Nexo Alpha E-F全頻揚聲器負責場內，另外有八只Nexo PS15-R2高功率揚聲器做靈活機動使用。在體育場內很多位置都有揚聲器的接口。
驅動所有Nexo揚聲器的NXAMP 4x4功放和TD控制器放置在體育場的兩個大屏幕內和控制室內。使用EtherSound的數字音頻網絡系統進行信號處理，并且在NXAMP 4x4中安裝了ES104擴展卡，使之可以接受網絡音頻信號。
天博為主體育場選配了雅馬哈PM5D數字調音臺并且使用Midas Verona模擬調音臺作為備份。雅馬哈PM5D通過三張Auvitran AVY16-ES100板卡同48路數字輸入輸出的EtherSound網絡音頻系統進行通信。三部雅馬哈DME24N數字混音引擎與三張Auvtran AVY16-ES100 EtherSound網絡擴展卡相連，為揚聲器提供均衡調整。另外，還使用了一個Auvitran AVM500-ES100作為區域音分的數字信號路由器。還有十個Auvitran AVRED-ES100板卡負責EtherSound的長距離傳輸，進行光電轉換，在轉換之后，信號通過雙路光纖傳至遙控設備間。AVRED-ES100可以為雙路光纖傳輸提供冗余備份功能。
工程中，單只揚聲器音頻線的長度可達200米。因此，天博使用了總數超過3000米的Klotz LSCF440 4毫米4芯揚聲器音頻線，每千米的阻抗大約是4.5歐姆。還使用了Klotz SQ450, MY206, SCY2040, SCY2060, LY240 和 PO122等型號的音頻線以及EtherSound認證的專為EtherSound網絡音頻系統使用的RC5SU信號線。另外在控制室種還有3個Klotz 312ATI GPO面板作為跳線盤使用。
“客戶希望體育場的聲音質量能達到像法蘭西體育場那樣的世界級水準，這是本次音頻系統設計工程的最大挑戰。法蘭西體育場的聲音清晰度STI達到了0.65，聲壓級為110dBA�！� Kirsch先生說：“我們當然要在大連市政府財務承擔范圍之內來達到這個目標。第一步是要確保所有的功放都滿負荷運轉，一臺NXAMP可以最多驅動12只GEO S12揚聲器，相當于每個輸出通道驅動3只。接下來要考慮體育場坐席區的位置和分區。我們以垂直覆蓋范圍為10度和30度兩種揚聲器作為一種組合，六只揚聲器為一組，這樣能夠提供較為均衡的聲音分布，在中心區和下層的VIP區域聲音質量會更好一些，聲壓級也會大一些。在票價相對便宜的區域，聲音的分貝數就會有所減少。在水平覆蓋范圍方面我們希望達到均勻的覆蓋整個觀眾席的目標，最終我們使用了18組上述的揚聲器組合，平均每間隔20米安裝一組，距離觀眾席的平均距離約為40米。我們設計的目標聲壓級為100dBA。根據IEC 268標準，對于90%的體育比賽來說，這已經足夠‘響’了；同樣也符合國際足聯和國際奧委會對聲音響度的要求。如果在此基礎上把目標聲壓級再提高2-3dB，就會大大增加成本，得不償失。這就是為什么我們要在成本預算和表現力中間尋找平衡點的原因�！�
Top Plot（天博）同時負責另外兩個場館—網球場和棒球場的音頻系統安裝。占地面積110，000平方米，可容納10，000名觀眾的網球中心包括一個主場地，兩個半決賽場地以及練習場。承辦2013年第12屆全運會所有網球比賽，全運會結束后，它成為了中國國家網球隊的訓練基地并會承辦在中國東北地區舉辦的其他網球比賽。
主場地的擴聲系統需要提供蓋過觀眾吶喊喧鬧的聲壓級。在激烈的競標之后，Nexo Geo S12揚聲器系統再次獲勝。在場館頂棚，每面大屏幕的上方的兩側共安裝了4組Geo S12線陣列揚聲器，每組揚聲器由5只垂直覆蓋角為10度的Geo S1210揚聲器和1只垂直覆蓋角為30度的 Geo S1230揚聲器組成。另外在場內還安裝了四只PS15-R2揚聲器為特定區域補聲。整個系統由三臺NX AMP 4x4功放驅動。Top Plot還為網球場配備了聲藝GB4和雅馬哈DME24N作為主備調音臺負責信號處理。所有的音頻線材仍然是Klotz的產品。
占地面積36，000平方米可容納3，000名觀眾的棒球場在中國很難再找到了。建設這座球場的目的除了舉辦全運會的棒球比賽以外，還旨在提高棒球運動在中國的普及程度，因此整個音頻系統的安裝工程也顯得十分重要。
棒球場對聲音覆蓋范圍的要求很高，天博公司認為Nexo的Alpha系統從清晰度和聲壓級這兩方面都比其他系統更適合棒球場使用。揚聲器懸掛在觀眾席頂棚上，從各個方向指向球場，覆蓋了所有區域。六只Alpha E-M中高頻揚聲器和兩只Alpha B1-18低音揚聲器覆蓋了整個FOP區域。Alpha E-M安裝在兩側的觀眾席中。4只Nexo PS15-R2負責觀眾席中間區域的補聲。所有揚聲器均由NXAMP 4x4功放驅動。
音頻系統安裝工程得到了各方的好評。Kirsch先生說：“我們的目標是達到世界頂級體育場的聲音可懂度，但是在最初設計的時候，我們發現體育場的混響時間很不理想，因此我們更多的使用直達聲計算，而不是聲能求和估算。由于有了以往的設計經驗，我們對自己的設計方案充滿信心。雖然在那時我們還不知道最終的聲學結果，我們?nèi)园裇TI的最低期望值設定為0.55，這對于體育場擴聲系統設計來說已經是很高的標準了。”
最終的結果讓設計團隊喜出望外�！绑w育場的最終的聲學環境比期望的要好，在靜場條件下，混響時間的測量值為4秒，并且?guī)缀鯖]有回聲�！� Kirsch先生繼續說道：“合同商進行了快速校準后系統表現幾近完美，音樂的表現力很強，并且在各個區域都有著非常清晰的語言可懂度�？蛻羝刚埖膶＜以u估團隊一致認為本工程達到了相當高的水平，并頒發了認證證書。”
體育場剛剛建成就迎來了全運會，在這里舉辦了開閉幕式和田徑、足球等比賽。在兩個月的系統運行測試后，Nexo將他們公司的音頻專家Nicolas Poitrenaud從法國請來主持調音工作，Nicolas Poitrenaud先生曾經負責過多個Nexo在歐洲的體育場項目。來自香港的Kirsch先生也被請來輔助他的工作。
Kirsch先生說：“過去我曾是一名音頻顧問，也參加了很多高清晰度擴聲系統項目的工作。Nicolas和我配合默契，工作效率很高，很快就形成了一致的意見。我們根據體育場的基本情況進行了一系列的基本測試，發現整個音頻系統的基礎很好，所有的揚聲器和功放都運行正常。天博公司番禺辦事處的工程師陳先生設計的信號流和音頻網絡非常專業，沒有瑕疵。系統的頻響和聲壓級都沒有問題，于是我們很快就進入到校準和微調的環節。”
“我們在多個不同的位置對揚聲器進行了全面測量，并在進行了一些無線系統測試和主觀聽評后為客戶提供了一組EQ的設定方案供他們選擇。這些EQ的頻點都是根據在體育場內的不同位置測量出來的無線系統的頻響特性而設定的，目的是在現場無線系統擴聲和揚聲器還音兩者之間找到一個平衡。Nicolas憑借著豐富的體育場調音經驗和實地測量繪制出了頻響曲線。有些EQ頻點處理是為了降低系統的低頻分量。這些低頻掩蔽了中高頻的聲音，造成了可懂度降低和語音的含混不清。最終測試表明，系統可以均勻覆蓋整個觀眾席，聲壓級達到100dBA，平均STI指數達到了0.6。在重要的VIP區域，STI指數高達0.72,在直達聲較少的區域STI指數也能達到0.54，基本可以與我們的樣板工程—法蘭西體育場工程所媲美。特別要指出的是本次工程還是相對較低的預算下完成的！” Kirsch先生的激動之情溢于言表。
|
